? GAMME COMPLÈTE ELEPHANT GLA & VLA

Série GLA (électrique 400V)

Série VLA (électrique + manipulation)

? VLA vs GLA : VLA = GLA + système manipulation (rotation/basculement)

⚙️ PRINCIPE FONCTIONNEMENT VENTOUSES ÉLECTRIQUES

Système général

        Pont roulant
             ↓
        Anneau levage
             ↓
    ╔════════════════╗
    ║  CADRE PALONNIER ║
    ║   + RÉSERVOIR    ║
    ║   + BATTERIES    ║
    ║   + POMPE 400V   ║
    ╚═══╤═══════════╤══╝
        │           │
    Ventouse    Ventouse
    réglable    réglable
        │           │
    ┌───┴───────────┴───┐
    │   CHARGE PLANE    │
    │  (verre, tôle)    │
    └───────────────────┘

Composants système

1. Pompe électrique 400V

• Triphasé 50Hz
• Crée vide d'air sous ventouses
• Dépression -0,7 à -0,9 bar

2. Réservoir sécurité

• Stocke vide d'air de secours
• Autonomie 5-15 min si coupure
• Évite chute charge immédiate

3. Batteries rechargeables

• Alimentation alarme autonome
• Durée 4-8h sonore + visuelle
• Chargeur 230V inclus

4. Système alarme

• Sonore : Bip continu si perte pression
• Visuelle : LED rouge clignotante
• Seuil déclenchement : -0,5 bar

5. Ventouses caoutchouc

• Ø 150-300mm selon modèle
• Résistant huile + hydrocarbures
• Coefficient sécurité 3:1

6. Bras commande

• Manomètre lecture pression
• Boutons marche/arrêt pompe
• Levier verrouillage ventouses

? SÉCURITÉS INTÉGRÉES ELEPHANT

Niveau 1 : Prévention

✅ Réservoir sécurité

• Stocke vide résiduel
• Autonomie 5-15 min
• Pas chute immédiate si coupure

✅ Alarme double

• Sonore 85 dB
• Visuelle LED rouge
• Fonctionnement batteries (autonome)

✅ Manomètre

• Lecture pression temps réel
• Zone verte/orange/rouge
• Anticipation perte adhérence

Niveau 2 : Redondance

✅ Multi-ventouses

• 4 à 10 ventouses selon modèle
• Si 1 ventouse perd adhérence → autres maintiennent
• Coefficient sécurité global 3:1

✅ Vannes exclusion

• 1 vanne par ventouse
• Isolation ventouse défaillante
• Maintien vide autres ventouses

Niveau 3 : Arrêt urgence

✅ Bouton arrêt

• Coupe pompe instantanément
• Dépose charge si nécessaire
• Réinitialisation manuelle

? AVANTAGES SYSTÈME ÉLECTRIQUE vs MANUEL

Comparatif technologies

→ ÉLECTRIQUE = Meilleur compromis sécurité/productivité

?️ APPLICATIONS PROFESSIONNELLES

1️⃣ VITRERIE & MIROITERIE

Matériaux :

• Vitrages simples 4-12mm
• Double vitrage 20-40mm
• Verre feuilleté sécurité
• Miroirs grande dimension

Opérations :

• Dépose/pose baies vitrées
• Chargement camions
• Stockage racks verticaux
• Installation façades

Avantages ELEPHANT :

• Ventouses Ø adaptées verre
• Alarme critique (fragilité)
• Réglage espacement selon format
• Caoutchouc sans trace

Gain productivité :

• 2 opérateurs → 1 seul
• Pose vitrage 6m² : 45 min → 15 min
• Zéro casse (adhérence parfaite)

2️⃣ TÔLERIE & MÉTALLURGIE

Matériaux :

• Tôles acier 2-20mm
• Plaques inox alimentaire
• Aluminium anodisé
• Acier galvanisé

Opérations :

• Chargement/déchargement presse
• Alimentation découpe laser
• Manutention pliage
• Stockage racks

Avantages ELEPHANT :

• Adhérence surface grasse (caoutchouc résistant huile)
• Pas déformation tôle (répartition charge)
• Rotation 90° série VLA (orientation)
• Multi-ventouses = tôles larges

Gain temps :

• Chargement presse 3×2m : 20 min → 5 min
• 1 opérateur vs 3 (sécurité dos)
• Précision positionnement ±2mm

3️⃣ CONSTRUCTION & BTP

Matériaux :

• Panneaux sandwich isolants
• Dalles béton lisse
• Éléments préfabriqués
• Panneaux composites

Opérations :

• Montage façades
• Pose toitures plates
• Levage éléments modulaires
• Installation cloisons

Avantages ELEPHANT :

• Pas ancrage charge (pas perçage)
• Rapidité accrochage (5 sec)
• Série VLA = orientation verticale/horizontale
• Alarme sécurité chantier

Productivité chantier :

• Pose 20 panneaux/jour → 40 panneaux/jour
• Équipe 4 personnes → 2 personnes
• Économie 50% main d'œuvre

4️⃣ MENUISERIE & ÉBÉNISTERIE

Matériaux :

• Panneaux MDF/contreplaqué
• Stratifiés HPL
• Panneaux mélaminés
• Plans travail cuisine

Opérations :

• Alimentation machines CN
• Chargement panneaux scie verticale
• Manutention collage placage
• Stockage panneaux racks

Avantages ELEPHANT :

• Pas marque surface (ventouses souples)
• Prise panneaux empilés (espacement réglable)
• Légèreté manipulation (électrique = pas effort)
• Série VLA = rotation plan travail

5️⃣ INDUSTRIES SPÉCIFIQUES

Automobile :

• Pare-brise, lunettes arrière
• Capots aluminium
• Panneaux portes

Aéronautique :

• Composites carbone
• Panneaux fuselage
• Éléments voilure

Naval :

• Panneaux coque polyester
• Vitrage hublots
• Tôles inox pont

Agroalimentaire :

• Cuves inox
• Plaques PEHD
• Couvercles grandes dimensions

? CHOIX MODÈLE : GUIDE DÉCISION

Critère 1 : Poids charge

Règle : CMU palonnier ≥ 1,5× poids charge (marge sécurité)

Critère 2 : Dimensions charge

Charge petite (< 1m²) :

• GLA4F suffisant
• 4 ventouses = économie

Charge moyenne (1-3m²) :

• GLA6F recommandé
• 6 ventouses = meilleure répartition

Charge grande (3-6m²) :

• GLA8F ou GLA10F obligatoire
• 8-10 ventouses = surface contact suffisante

Formule rapide :

• 1 ventouse Ø 200mm = 0,03 m² contact
• Surface charge ÷ 0,03 = nb ventouses minimum

Critère 3 : Manipulation nécessaire

Levage simple (vertical uniquement) :

• Série GLA standard
• Économie 500-1000 €

Levage + rotation/basculement :

• Série VLA manipulation
• Rotation 360° + basculement 90°
• Exemples : orientation vitrage, retournement tôle

Critère 4 : Fréquence usage

Occasionnel (< 5×/jour) :

• GLA standard suffisant
• Batterie tient journée

Intensif (> 20×/jour) :

• GLA renforcé + batterie backup
• Chargeur rapide option
• Maintenance préventive 3 mois

? CARACTÉRISTIQUES TECHNIQUES DÉTAILLÉES

Alimentation électrique

Tension : 400V triphasé 50Hz
Puissance pompe : 1,5-3 kW (selon modèle)
Câble alimentation : 10m (rallonge option)
Protection : IP54 (poussière + projections)

Système vide

Dépression max : -0,9 bar
Débit pompe : 30-60 m³/h
Temps aspiration : 5-10 secondes
Réservoir sécurité : 10-30 litres

Batteries alarme

Type : Plomb-acide étanche 12V
Capacité : 7-12 Ah
Autonomie alarme : 4-8 heures
Chargeur : 230V inclus
Temps charge complète : 6-8 heures

Ventouses

Matériau : Caoutchouc NBR résistant huile
Diamètre : 150-300mm selon modèle
Adhérence surface : > 90% lisse
Température : -10°C à +80°C
Durée vie : 2-5 ans (usage intensif)

Bras commande

Longueur : 600-1200mm
Manomètre : Ø 100mm lecture facile
Boutons : Marche/Arrêt pompe
Levier : Verrouillage ventouses
Position : Orientable 360°

Poids & dimensions

⚠️ CONDITIONS UTILISATION & LIMITES

Surfaces compatibles

✅ RECOMMANDÉES :

• Verre (lisse, propre)
• Acier lisse (grenaillé ≤ Ra 6,3)
• Inox poli
• Aluminium anodisé
• Plastiques lisses (PEHD, PVC)
• Panneaux mélaminés/stratifiés
• Béton lissé (finition hélicoptère)

❌ NON COMPATIBLES :

• Surfaces poreuses (béton brut, pierre)
• Rugosité excessive (> Ra 12)
• Surfaces poudreuses
• Bois brut non traité
• Charges rondes/bombées
• Températures extrêmes (< -10°C / > +80°C)

Exigences charge

Épaisseur minimum :

• Verre : 4mm
• Tôle acier : 2mm
• Aluminium : 3mm
• Panneaux bois : 8mm

État surface :

• Propre (pas poussière, graisse épaisse)
• Sèche (pas eau, huile liquide)
• Plane (tolérance ±5mm/m)

Température :

• Charge : -10°C à +80°C
• Ventouses : -10°C à +80°C
• Au-delà → risque décrochage

?️ UTILISATION SÉCURISÉE : PROCÉDURE

AVANT CHAQUE USAGE

1. Vérifications visuelles

✅ État général palonnier (fissures, déformations)
✅ Ventouses (pas coupures, déchirures)
✅ Câble alimentation (pas écrasement)
✅ Batteries chargées (LED verte)
✅ Manomètre fonctionnel (aiguille à zéro)

2. Test à vide

✅ Brancher 400V
✅ Activer pompe → Vérifier montée pression
✅ Arrêt pompe → Vérifier maintien vide
✅ Test alarme → Bouton test → Bip + LED rouge

ACCROCHAGE CHARGE

Étape 1 : Préparation surface

1. Nettoyer surface charge (chiffon sec)
2. Vérifier planéité (pas bosses)
3. Positionner palonnier au-dessus
4. Descendre lentement (contact ventouses)

Étape 2 : Aspiration

1. Appuyer ventouses légèrement sur charge
2. Activer pompe (bouton bras commande)
3. Observer manomètre → -0,7 à -0,9 bar
4. Écouter arrêt automatique pompe (vide atteint)

Étape 3 : Vérification adhérence

1. Lever charge 5-10 cm très lentement
2. STOP → Observer :
   • Manomètre stable zone verte
   • Pas alarme sonore/visuelle
   • Charge bien horizontale
3. Si OK → Poursuivre levage
4. Si NOK → REPOSER → Réajuster

LEVAGE & TRANSPORT

Règles impératives :

⚠️ Vitesse levage lente (10-20 cm/sec max)
⚠️ Pas mouvements brusques (balancement)
⚠️ Hauteur minimale (sécurité collision)
⚠️ Surveillance manomètre continue
⚠️ Trajectoire dégagée (pas obstacles)

Si alarme pendant transport :

1. ARRÊT immédiat mouvement
2. Descente lente vers support proche
3. Dépose charge sécurisée
4. Analyse cause (fuite ventouse, coupure)

DÉPOSE CHARGE

Procédure :

1. Positionner charge au-dessus support
2. Descente très lente jusqu'à contact
3. Déposer charge (poids sur support)
4. Désactiver pompe (bouton OFF)
5. Levier libération ventouses (entrée air)
6. Attendre libération complète (5-10 sec)
7. Remonter palonnier

⚠️ JAMAIS désactiver vide charge en l'air

? MAINTENANCE PRÉVENTIVE

Journalière (avant utilisation)

✅ Inspection visuelle générale
✅ Test alarme (bouton test)
✅ Vérification charge batteries
✅ Nettoyage ventouses (chiffon sec)

Hebdomadaire

✅ Test vide à vide (manomètre)
✅ Vérification fixation ventouses
✅ Contrôle câble alimentation
✅ Graissage articulations bras commande

Mensuelle

✅ Nettoyage approfondi ventouses (alcool)
✅ Test autonomie réservoir sécurité
✅ Vérification étanchéité circuit vide
✅ Contrôle serrage boulonnerie
✅ Test batteries (voltmètre)

Annuelle (VGP obligatoire)

✅ Épreuve statique 1,25× CMU
✅ Remplacement ventouses préventif
✅ Contrôle électrique complet
✅ Vérification pompe (débit/pression)
✅ Test alarme (batteries + sonore/visuel)

? VGP SELM disponible en Bretagne/Loire-Atlantique

Pièces d'usure à prévoir

Stock pièces détachées SELM

? ANALYSE COÛT TOTAL POSSESSION (5 ANS)

Exemple : Atelier vitrerie (10 poses/jour)

AVANT (manutention manuelle) :

APRÈS (palonnier ELEPHANT GLA6F 500kg) :

? ÉCONOMIE SUR 5 ANS

355 000 € - 42 398 € = 312 602 €

ROI : 4 963 € ÷ 63 513 €/an économisés = 0,08 an = 1 mois ! ?

Bénéfices intangibles :

✅ Sécurité : Zéro accident dos/coupures
✅ Qualité : Casse divisée par 25
✅ Productivité : 2× poses/jour
✅ Image : Professionnalisme client
✅ Recrutement : Attractivité emploi (pas port charge)

? PACK DÉMARRAGE SELM

Pack Vitrerie PRO

Contenu :

• 1× Palonnier ELEPHANT GLA6F 500kg
• 1× Jeu ventouses rechange (6×)
• 1× Câble alimentation 20m
• 1× Chargeur batteries backup
• 1× Formation 1/2 journée opérateurs
• 1× Notice utilisation FR
• 1× Certificat CE + déclaration conformité
• 1× Registre sécurité pré-rempli
• 1× Première VGP offerte (an 1)

Prix : 5 800 € HT (au lieu de 6 450 €)
Économie : 650 € (-10%)

Pack Tôlerie INDUSTRIE

Contenu :

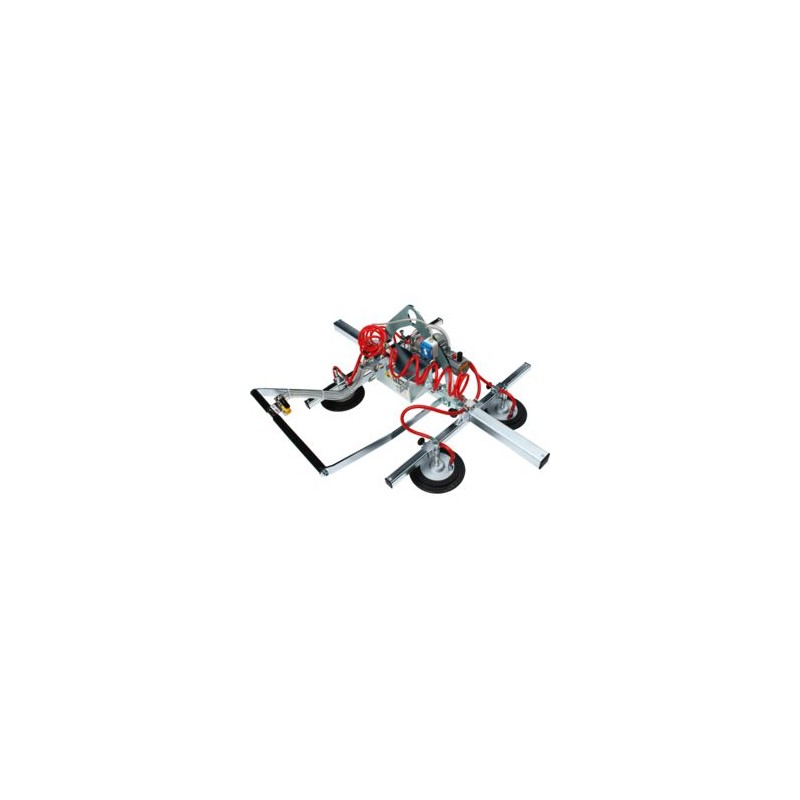

• 1× Palonnier ELEPHANT GLA8F 1000kg
• 2× Jeux ventouses rechange (8×)
• 1× Coffret rangement ventouses
• 1× Rallonge câble 30m
• 1× Testeur vide portable
• 1× Formation complète 1 jour
• 1× Support technique prioritaire 1 an
• 1× Kit maintenance préventive
• 1× VGP + contrôle électrique gratuit (an 1+2)

Prix : 6 900 € HT (au lieu de 7 650 €)
Économie : 750 € (-10%)

? OPTIONS & PERSONNALISATION

Options disponibles sur devis

Ventouses spéciales :

• Ventouses grand Ø 400mm (charges lourdes)
• Ventouses silicone (hautes températures)
• Ventouses anti-trace (surfaces sensibles)
• Ventouses ATEX (zones explosives)

Manipulation améliorée (série VLA) :

• Rotation motorisée 360°
• Basculement motorisé 0-90°
• Télécommande radio 50m
• Indicateur angle numérique

Alimentation :

• Batterie Lithium autonome (pas câble 400V)
• Convertisseur 230V monophasé
• Groupe électrogène intégré

Sécurités additionnelles :

• Capteur surcharge (balance intégrée)
• Caméra embarquée (vue opérateur)
• Enregistreur données (traçabilité)
• Double réservoir sécurité

? CONFORMITÉ & NORMES

Marquage & certification

✅ Marquage CE obligatoire
✅ EN 13155 : Équipements amovibles prise charge
✅ EN 12100 : Sécurité machines
✅ Directive 2006/42/CE : Directive Machines

Documents fournis

? Déclaration CE conformité
? Notice utilisation FR/EN
? Procédures sécurité illustrées
? Schémas électriques
? Liste pièces détachées
? Registre maintenance pré-rempli

VGP obligatoire

Fréquence : 6 mois (usage intensif) ou 12 mois (standard)
Contrôles : État général, épreuve charge, électrique, alarme
Organisme : SELM agréé ou bureau contrôle
Coût : 200-300 € HT/intervention

? COMPARATIF SOLUTIONS LEVAGE SURFACES PLANES

→ Ventouses électriques = solution universelle surfaces planes

? CONSEIL TECHNIQUE SELM

Questions fréquentes

Q : Différence GLA vs VLA ?
R : GLA = levage vertical. VLA = GLA + rotation/basculement 90°. Si besoin orientation charge → VLA obligatoire.

Q : Durée vie ventouses ?
R : 2-5 ans selon intensité usage. Inspection visuelle mensuelle. Remplacement si coupure/déchirure.

Q : Autonomie réservoir sécurité ?
R : 5-15 min selon modèle/charge. Temps suffisant descente sécurisée si coupure 400V.

Q : Fonctionne sur verre texturé ?
R : Non. Surface DOIT être lisse (Ra < 6,3). Verre texturé = adhérence insuffisante.

Q : Utilisation extérieur ?
R : Possible si abri pluie (IP54 = protection projections, pas immersion). Température -10°C à +40°C.

Q : Compatible tôles peintes ?
R : Oui si peinture adhérente. Vérifier pas écaillage (risque perte adhérence).

Q : Alarme déclenche quand ?
R : Si pression < -0,5 bar (seuil sécurité). Bip + LED rouge = ARRÊT immédiat + descente.

Q : Formation obligatoire ?
R : Recommandée fortement (1/2 journée). Spécificités ventouses vs autres systèmes levage.

✅ POINTS FORTS À METTRE EN AVANT

1. Sécurité maximale

"Triple sécurité : alarme sonore + visuelle + réservoir autonome 15 min."

2. Productivité extrême

"Aspiration 5 sec. Zéro effort opérateur. 2× poses/jour vs manuel."

3. Gamme complète 250kg-2T

"15 modèles GLA + VLA. 4 à 10 ventouses. Solution toute application."

4. Système électrique 400V

"Pas effort pompage. Autonomie batteries alarme 8h. Réservoir secours."

5. Polyvalence matériaux

"Verre, tôle, inox, alu, panneaux. Surface lisse = compatible."

6. ROI ultra-rapide

"Rentabilité 1 mois (atelier vitrerie). Économie 63 000 €/an."

7. Certification CE EN 13155

"Marquage CE. Notice FR. VGP SELM disponible."
