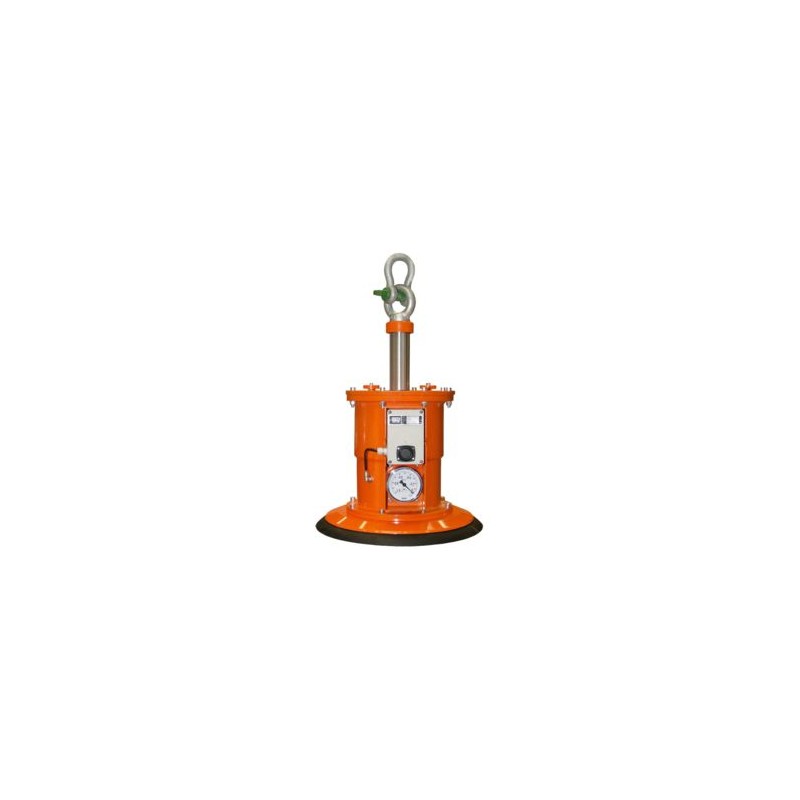

Palonnier Ventouses Mécanique REMA VHM 100-1200kg Sans Énergie | SELM

? INNOVATION : SYSTÈME 100% MÉCANIQUE

VS Palonniers ventouses classiques

→ VHM = Solution la plus simple et autonome ?

⚙️ PRINCIPE FONCTIONNEMENT MÉCANIQUE

Comment ça marche sans énergie ?

    Crochet
       ↓
   ┌───┴───┐
   │Palonnier│
   └───┬───┘
       │
   ╔═══╧═══╗
   ║MEMBRANE║ ← Actionnée MANUELLEMENT
   ║MÉCANIQUE║    (pompe manuelle)
   ╚═══╤═══╝
       │
    VENTOUSE(S)
       │
    CHARGE

Système breveté REMA :

1. Pompe manuelle intégrée
2. Membrane élastique crée dépression
3. Vide d'air = ventouses collent
4. Valve anti-retour maintient vide
5. ZÉRO énergie nécessaire !

Séquence d'utilisation

Étape 1 : Accrochage

• Poser ventouses sur charge
• Actionner pompe manuelle (5-10 coups)
• Membrane crée vide d'air
• Ventouses adhèrent surface

Étape 2 : Vérification

• LED verte s'allume ✓
• Manomètre zone verte
• Pas d'alarme sonore

Étape 3 : Levage

• Lever charge progressivement
• Surveillance LED pendant transport
• Durée max accrochage : 5 min

Étape 4 : Dépose

• Poser charge support stable
• Actionner valve libération
• Air rentre → ventouses décollent
• Retirer palonnier

? AVANTAGES SYSTÈME MÉCANIQUE

1️⃣ ZÉRO source énergie

Bénéfices :

• ✅ Pas de câble électrique
• ✅ Pas de compresseur
• ✅ Pas de batterie à recharger
• ✅ Fonctionne partout, toujours

Applications :

• Chantiers sans électricité
• Ateliers sans réseau air comprimé
• Zones ATEX (pas d'étincelle)
• Interventions extérieures

2️⃣ Installation immédiate

VS Électrique :

• Électrique : Branchement 230V → Installation électrique → Délai
• Mécanique : Sortir carton → Utiliser ⚡

Gain temps :

• Mise en service : 0 min (vs 30-60 min électrique)
• Pas formation électrique
• Pas habilitation nécessaire

3️⃣ Maintenance minimale

Entretien annuel :

• Remplacement piles alarme (2×9V)
• Nettoyage ventouses
• Contrôle valve
• Total : 30 min/an

VS Électrique :

• Moteur, câbles, contacteurs
• Total : 3-4h/an

? Économie maintenance : 70%

4️⃣ Sécurité maximale

Triple système sécurité :

1. Manomètre

• Affichage pression temps réel
• Zones colorées : Vert / Orange / Rouge

2. LED visuelle

• ? Verte : Pression OK
• ? Rouge : Pression insuffisante

3. Alarme acoustique

• Bip sonore si perte pression
• Audible 10m
• 2× piles 9V (autonomie 1 an)

→ Impossible de lever charge dangereuse

? GAMME REMA VHM - 11 MODÈLES

Sur-mesure disponible sur demande

? APPLICATIONS INDUSTRIELLES

1. Miroiterie & Vitrerie

Matériaux :

• Vitres simples et doubles
• Glaces miroirs
• Vitrages isolants
• Pare-brises automobiles

Avantages mécanique :

• Pas de réseau électrique atelier vitrier
• Manipulation délicate verre fragile
• Autonomie totale

Exemple : Vitre 2×1,5m (80kg) → VHM-100/1

2. Métallurgie & Tôlerie

Matériaux :

• Tôles acier inox
• Plaques aluminium
• Panneaux composites
• Bardages métalliques

Avantages mécanique :

• Surfaces lisses parfaites ventouses
• Pas étincelle (sécurité atelier)
• Mobilité totale

Exemple : Tôle inox 3×1,5m (350kg) → VHM-600/2

3. Menuiserie & Ébénisterie

Matériaux :

• Panneaux bois vernis
• MDF laqué
• Stratifiés HPL
• Plans travail

Avantages mécanique :

• Surface lisse imperméable
• Légèreté (100-400kg)
• Atelier souvent sans air comprimé

Exemple : Panneau MDF 2,5×1,2m (120kg) → VHM-150

4. Plasturgie

Matériaux :

• Plaques PMMA (plexiglas)
• Polycarbonate
• PVC expansé
• Panneaux composites

Avantages mécanique :

• Matériaux lisses idéaux
• Poids modérés
• Manipulations fréquentes

Exemple : Plaque PMMA 10mm (200kg) → VHM-400/1

5. Industrie du verre

Matériaux :

• Verre plat industriel
• Verres bombés
• Dalles verre sol
• Aquariums sur-mesure

Avantages mécanique :

• Adhérence maximale verre
• Sécurité triple contrôle
• Manipulation délicate

Exemple : Dalle verre 3×2m (800kg) → VHM-1200/4

⚠️ CONDITIONS D'UTILISATION

Surfaces compatibles

✅ COMPATIBLES :

• Verre lisse
• Métal poli (inox, alu)
• Plastique lisse (PMMA, PC)
• Bois verni/laqué
• Stratifié HPL
• Céramique émaillée

❌ NON COMPATIBLES :

• Béton poreux
• Bois brut non traité
• Surfaces rugueuses
• Matériaux perméables
• Surfaces humides/grasses

Contraintes techniques

Poids minimal : 3 kg

• Pourquoi ? Membrane nécessite résistance
• Solution si <3kg : lester temporairement

Durée accrochage : 5 min MAX

• Pourquoi ? Légère perte dépression naturelle
• Solution si >5min : Réactionner pompe

Épaisseur charge :

• Mini : 3mm (verre)
• Maxi : illimitée
• Rigidité requise (pas de flexion)

Conditions environnement

Température :

• Min : -10°C
• Max : +50°C
• Optimal : 15-25°C

Humidité :

• Charge doit être SÈCHE
• Pas de condensation surface
• Nettoyer si trace graisse

?️ SÉCURITÉ & CONFORMITÉ

Normes appliquées

• ✅ Marquage CE obligatoire
• ✅ EN 13155 : Équipements levage amovibles
• ✅ EN 12100 : Sécurité machines
• ✅ Directive Machines 2006/42/CE

Certificats fournis

• Certificat conformité CE
• Notice utilisation (FR/EN/DE)
• Déclaration fabricant
• Numéro série unique

Dispositifs sécurité intégrés

1. Système triple contrôle

• Manomètre mécanique
• LED lumineuse
• Alarme sonore

2. Valve anti-retour

• Empêche perte vide accidentelle
• Sécurité redondante

3. Ventouses marquées

• CMU gravée chaque ventouse
• Traçabilité complète

? ANALYSE COÛT TOTAL

Investissement initial

Modèle VHM-600/2 (600kg) : 5 110 € HT

vs Électrique équivalent : 7 500 € HT
? Économie : 2 390 € (32%)

Coûts exploitation 5 ans

VHM Mécanique :

• Achat : 5 110 €
• Piles alarme : 20 €/an × 5 = 100 €
• VGP : 150 €/an × 5 = 750 €
• Maintenance : 50 €/an × 5 = 250 €
• Total 5 ans : 6 210 €

Électrique :

• Achat : 7 500 €
• Électricité : 80 €/an × 5 = 400 €
• VGP : 200 €/an × 5 = 1 000 €
• Maintenance : 300 €/an × 5 = 1 500 €
• Total 5 ans : 10 400 €

? Économie VHM : 4 190 € (40%)

? ENTRETIEN & MAINTENANCE

Maintenance préventive

Quotidienne :

• Vérification LED verte avant usage
• Contrôle visuel ventouses (fissures)
• Nettoyage surfaces ventouses si besoin

Mensuelle :

• Test alarme acoustique
• Vérification pression manomètre
• Nettoyage complet ventouses

Annuelle :

• Remplacement piles alarme (2×9V)
• Contrôle valve anti-retour
• Graissage pompe manuelle
• VGP obligatoire

Pièces d'usure

À remplacer périodiquement :

→ Pièces détachées REMA stock SELM

? GUIDE SÉLECTION MODÈLE

Étape 1 : Calculer CMU nécessaire

Formule : CMU mini = Poids charge × 1,5 (coefficient sécurité)

Exemple :

• Vitre 100kg
• CMU mini = 100 × 1,5 = 150 kg
• → Modèle VHM-150 minimum

Étape 2 : Vérifier surface d'adhérence

Surface mini nécessaire :

• 1 ventouse Ø230mm = ~415 cm²
• Pour 100kg → 4,15 cm²/kg

Charge doit avoir :

• Surface > (Poids × 4,15) cm²
• Exemple 300kg → >1 245 cm² = plaque >35×35cm

Étape 3 : Choisir nombre ventouses

Critères :

• 1 ventouse : Charges compactes, légères
• 2-4 ventouses : Charges moyennes, répartition
• 6-8 ventouses : Charges lourdes, grandes surfaces

Exemple :

• Tôle 4×2m (500kg) → VHM-600/4 (meilleure répartition)

? FAQ TECHNIQUE

Q : Peut-on utiliser sur surface légèrement rugueuse ?
R : Non. Surface doit être LISSE et IMPERMÉABLE. Test : passer main, si rugueux = incompatible.

Q : Que faire si alarme sonne pendant levage ?
R : ARRÊT IMMÉDIAT. Reposer charge. Vérifier : surface propre, ventouses intactes, pression manomètre.

Q : Autonomie système combien temps ?
R : Dépression se maintient ~5 min. Au-delà, réactionner pompe manuelle (10 coups).

Q : Compatible verre bombé (pare-brise) ?
R : Oui si rayon courbure >500mm. Ventouses s'adaptent légères courbures. Vérifier adhérence test.

Q : VGP fréquence ?
R : 12 mois obligatoire. Usage intensif : recommandé 6 mois. Service VGP SELM Bretagne/Loire-Atlantique.

Q : Garantie ?
R : 2 ans pièces REMA.

? PACK RECOMMANDÉ

Pack Ventouses Atelier Complet

Contenu :

• 1× Palonnier VHM (modèle au choix)
• 2× Jeux piles 9V rechange
• 1× Kit nettoyage ventouses
• 1× Protection transport
• 1× Formation 1/2 journée
• 1× Notice illustrée FR
• 1× Certificat CE
• 1× Première VGP offerte

Prix : Configuration standard + 15%
Économie : -10% vs achat séparé

✅ POINTS FORTS À METTRE EN AVANT

1. 100% Mécanique = ZÉRO énergie

"Pas de câble, pas de batterie, pas de compresseur. Fonctionne partout."

2. Installation immédiate

"Sortir du carton → Utiliser. 0 min mise en service vs 60 min électrique."

3. Triple sécurité

"Manomètre + LED + Alarme sonore. Impossible lever charge dangereuse."

4. Économie 40%

"Coût total 5 ans : 6 210 € vs 10 400 € électrique. ROI immédiat."

5. Gamme complète 100-1200kg

"11 modèles stock. Vitre légère à tôle industrielle."

6. REMA leader européen

"Fabrication allemande. Qualité + fiabilité. Stock SELM."
