MANILLE LYRE ACIER Haute Résistance " AXE A ŒIL "
  • MANILLE LYRE ACIER Haute Résistance " AXE A ŒIL "
  • Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage
  • Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage

Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage

Référence 5210

No picture

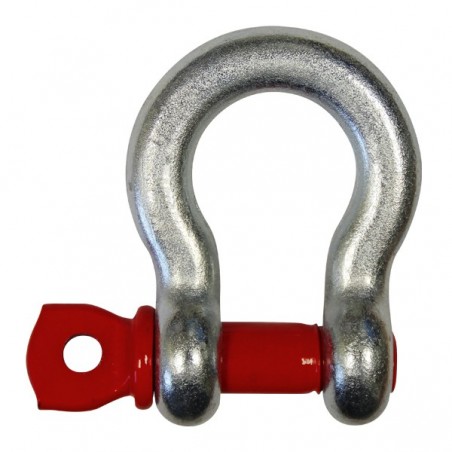

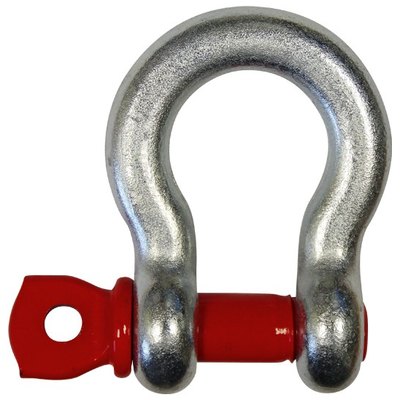

Manille lyre en acier haute résistance (HR) avec axe à œil, conçue pour les opérations de levage et de manutention professionnelles. Adaptée aux montages multi-brins, elle garantit une liaison fiable et sécurisée entre la charge et les accessoires de levage en environnement industriel, chantier ou maintenance.

Points clés : forme lyre, axe à œil, coefficient 1,5, usage levage.


1,65 € HT
- 20%
2,06 €
Délai 8 à 10 jours (réappro. Fabricant)
Diamètre :
Quantité :

MANILLE LYRE ACIER Haute Résistance " AXE A ŒIL "
Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage 1,65 € HT
Description

Description et utilisation

La manille lyre en acier haute résistance (HR) avec axe à œil est un accessoire de liaison destiné aux opérations de levage et de manutention. Elle permet d’assembler de manière fiable une chaîne de levage entre une charge et des accessoires tels que élingues textiles, chaînes, câbles acier, crochets ou anneaux.

Pourquoi une manille lyre ?

La forme lyre offre une ouverture plus large qu’une manille droite. Elle est particulièrement adaptée aux montages multi-brins et aux situations où l’orientation des brins varie.

Pourquoi un axe à œil ?

L’axe à œil facilite la manipulation, le vissage/dévissage et le contrôle visuel avant mise en charge.

Conseil SELM : sélectionner la manille selon la CMU, les angles de travail et la nature de la charge.

Caractéristiques techniques

Type Manille lyre
Matière Acier haute résistance (HR)
Axe Axe à œil
Coefficient 1,5
CMU disponibles 500 kg à 85 000 kg (selon modèle)

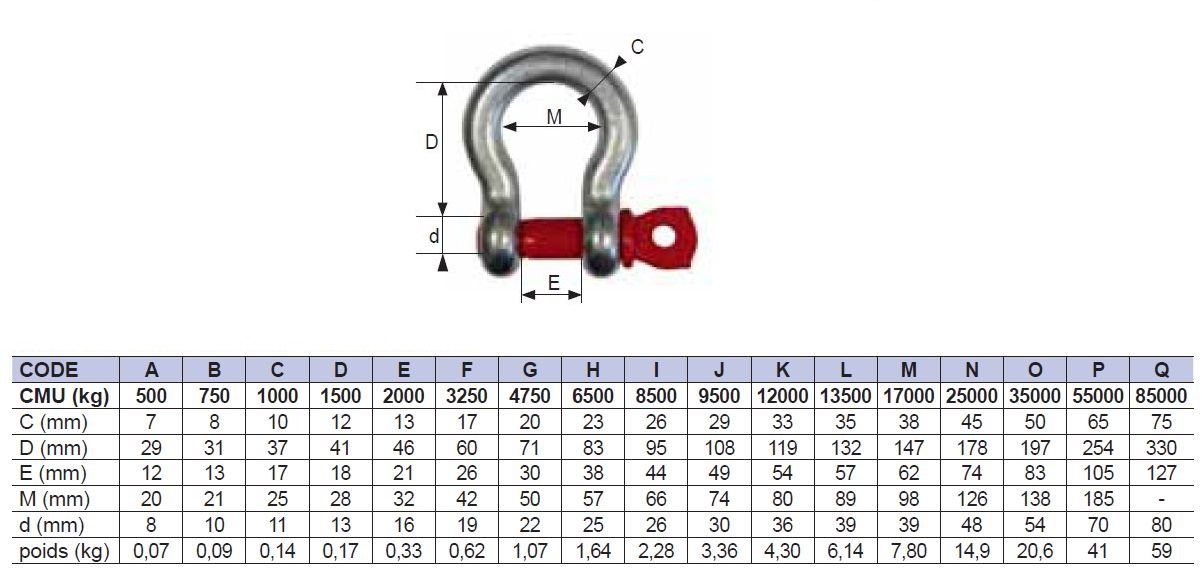

Tableau des cotes (réf. 5210 – axe à œil)

Utiliser ce tableau pour sélectionner le modèle et vérifier l’encombrement (A à Q selon la colonne du modèle).

CODE A B C D E F G H I J K L M N O P Q
CMU en kg 500 750 1000 1500 2000 3250 4750 6500 8500 9500 12000 13500 17000 25000 35000 55000 85000
C en mm 7 8 10 12 13 17 20 23 26 29 33 35 38 45 50 65 75
D en mm 29 31 37 41 46 60 71 83 95 108 119 132 147 178 197 254 330
E en mm 12 13 17 18 21 26 30 38 44 49 54 57 62 74 83 105 127
M en mm 20 21 25 28 32 42 50 57 66 74 80 89 98 126 138 185 -
d en mm 8 10 11 12 16 19 23 25 29 34 36 38 40 50 57 70 80
Poids en kg 0,07 0,09 0,14 0,17 0,33 0,62 1,07 1,64 2,28 3,36 4,30 6,14 7,80 14,9 20,6 41 59

Montage & compatibilités

  1. Positionner la manille dans l’axe de l’effort.
  2. Placer l’accessoire dans le corps de la manille (éviter l’appui sur le filetage).
  3. Visser complètement l’axe à œil et vérifier le verrouillage.
  4. Mettre en tension progressivement avant levage complet.

Compatibilités : élingues textiles, chaînes de levage, câbles acier, crochets, anneaux, palans.

Sécurité & conformité

  • Ne jamais dépasser la CMU.
  • Contrôler l’absence de fissure, déformation, corrosion.
  • Éviter les efforts hors axe.
  • Mettre hors service toute manille ayant subi un choc.

FAQ SELM – Sécurité levage

Applications par secteur

Industrie : manutention de sous-ensembles, composants, outillages.

Maintenance : dépose/repose moteurs, pompes, réducteurs.

BTP : accrochage sur structures/éléments préfabriqués.

Logistique/portuaire : assemblage rapide d’accessoires en zone d’exploitation.

Checklist avant levage

  • Poids compatible CMU.
  • Manille/accessoires en bon état.
  • Axe vissé et verrouillé.
  • Zone dégagée, personne sous charge interdite.

FAQ produit

1) À quoi sert une manille lyre ?
Relier une charge à une élingue, une chaîne ou un accessoire. La forme lyre est adaptée au multi-brins.

2) Quelle différence entre manille lyre et manille droite ?
La manille lyre offre une ouverture plus large et tolère mieux les variations d’angle.

3) À quoi sert l’axe à œil ?
Il facilite la manipulation, le montage/démontage et le contrôle visuel avant mise en charge.

4) Comment choisir la CMU ?
Selon le poids réel, les angles de levage et les efforts dynamiques. En cas de doute, surdimensionner.

5) Compatible avec une élingue textile ?
Oui, si les dimensions/angles sont compatibles et que la CMU est respectée.

6) Que faire après un choc ou une déformation ?
Mettre hors service et remplacer. Ne pas réutiliser un accessoire douteux.

Accéder aux FAQ SELM (aide produits & sécurité)

Documents téléchargeables
Fiche produit 5210
Déclinaisons
Référence Image Modèle Diamètre Tarif Quantité Panier
5210A Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 8 CMU (kg) 500 1,65 € HT
5210B Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 10 CMU (kg) 750 2,01 € HT
5210C Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 11 CMU (kg) 1000 2,58 € HT
5210D Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 13 CMU (kg) 1500 3,06 € HT
5210E Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 16 CMU (kg) 2000 3,79 € HT
5210F Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 19 CMU (kg) 3250 6,66 € HT
5210G Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 22 CMU (kg) 4750 10,26 € HT
5210H Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 25 CMU (kg) 6500 13,71 € HT
5210I Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 26 CMU (kg) 8500 19,25 € HT
5210J Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 30 CMU (kg) 9500 27,30 € HT
5210K Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 36 CMU (kg) 12000 38,34 € HT
5210L Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 39 CMU (kg) 13500 57,59 € HT
5210M Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 39 CMU (kg) 17000 73,29 € HT
5210N Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 48 CMU (kg) 25000 132,50 € HT
5210O Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 54 CMU (kg) 35000 196,15 € HT
5210P Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 70 CMU (kg) 55000 429,32 € HT
5210Q Manille lyre acier haute résistance (HR) – axe à œil – coefficient 1,5 – levage Diamètre (mm) 80 CMU (kg) 85000 754,49 € HT
