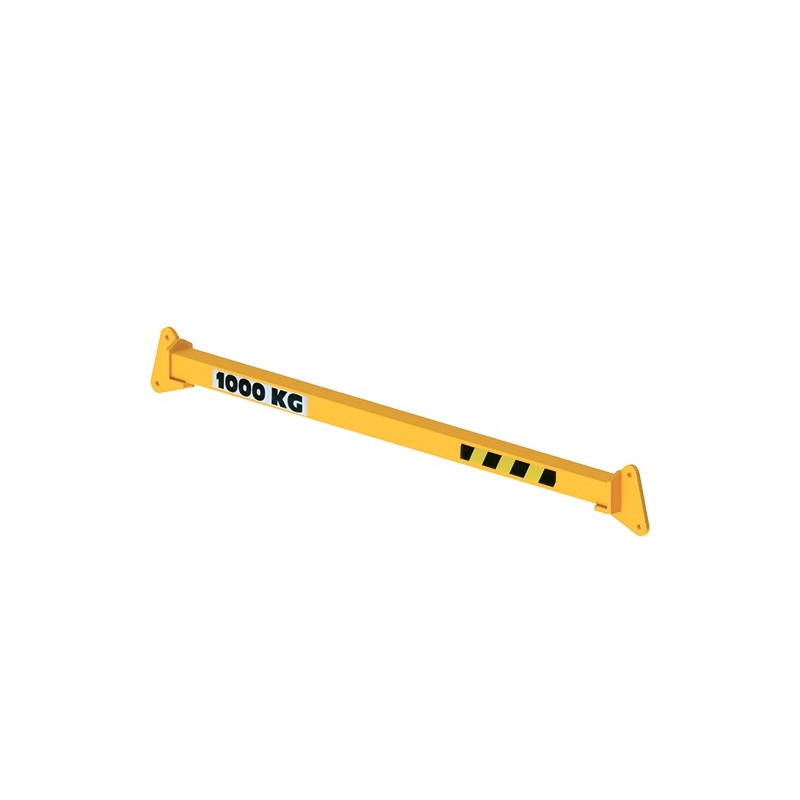

Barre d’écartement fixe – Palonnier écarteur CMU 1T à 10T | SELM

Points clés du produit

• ✓ Réduction des angles d'élingage pour une répartition optimale des efforts
• ✓ Stabilité accrue sur charges longues, flexibles ou asymétriques
• ✓ Évite l'écrasement des charges volumineuses ou fragiles
• ✓ Compatible universelle : élingues chaînes, câbles, sangles textiles
• ✓ Manilles lyres haute résistance (HR) conformes aux normes
• ✓ Fabrication française - Certifié CE selon norme EN 13155

Caractéristiques techniques

Livré avec : plaque d'identification (CMU, portée, n° série), certificat de conformité CE, notice d'utilisation détaillée.

Applications et secteurs d'activité

La barre d'écartement fixe SELM est utilisée dans de nombreux secteurs industriels :

• BTP et construction : levage de poutres métalliques, charpentes, structures préfabriquées
• Métallurgie et sidérurgie : manutention de profilés, tubes, tôles de grande longueur
• Logistique lourde : manipulation de cuves, châssis, conteneurs, panneaux
• Recyclage et démolition : levage d'éléments volumineux et irréguliers
• Industrie : compatible palans manuels/électriques, portiques, ponts roulants, grues

Avantages de la barre d'écartement fixe

Sécurité et conformité

Fabriquée selon la norme NF EN 13155 (accessoires de levage amovibles – sécurité), chaque barre d'écartement SELM garantit :

• Une répartition homogène des efforts sur l'ensemble de la charge
• Des angles d'élingage maîtrisés pour éviter les surcharges ponctuelles
• Une CMU certifiée et traçable avec marquage permanent
• Un certificat de conformité CE systématiquement fourni

Robustesse et durabilité

• Acier mécano-soudé haute résistance pour un usage intensif
• Finition peinture industrielle antirouille et anticorrosion
• Manilles lyres HR surdimensionnées avec coefficient de sécurité 1:5
• Hauteur perdue minimale grâce à une conception optimisée

Polyvalence d'utilisation

Compatible avec tous types d'élingues de levage :

• Élingues chaîne Grade 80 (1, 2, 3 ou 4 brins)
• Élingues câble métallique avec cosses
• Élingues sangle textile ou rondes infinies
• Combinaison possible selon les configurations de levage

Conformité et règles de sécurité EN 13155

Respectez impérativement les consignes suivantes pour un levage en toute sécurité :

Avant chaque utilisation

1. Vérification visuelle complète : manilles, élingues, structure, soudures, marquages
2. Contrôle de la CMU : ne jamais dépasser la charge maximale d'utilisation
3. Respect des angles : maintenir les angles d'élingage recommandés (idéalement ≤ 60°)
4. État des accessoires : vérifier l'usure, déformation, corrosion des élingues

Pendant l'opération

5. Centrer la charge pour une répartition équilibrée
6. Levage progressif : tester à vide, puis monter lentement
7. Sol stable : travailler sur surface plane et dégagée
8. Personnel formé : opérateurs CACES R490 ou équivalent

Contrôles périodiques obligatoires

VGP (Vérification Générale Périodique) : contrôle réglementaire tous les 6 mois minimum par un organisme habilité ou une personne compétente désignée.

Service VGP SELM disponible en Bretagne et Pays de la Loire

Fabrication sur mesure - Bureau d'études SELM

Votre configuration de levage nécessite une solution spécifique ? SELM conçoit et fabrique des barres d'écartement personnalisées :

Options de personnalisation

• Longueur et CMU adaptées : de 500 mm à plusieurs mètres, jusqu'à 50 tonnes et plus
• Points de levage supplémentaires : anneaux, œillets, crochets, manilles pivotantes
• Finition galvanisation à chaud : pour environnements corrosifs (milieux maritimes, chimiques)
• Adaptations spéciales : charges asymétriques, configurations ATEX, poids réduit (aluminium)
• Marquage personnalisé : gravure laser, plaque inox, code-barres 2D pour traçabilité

Barre fixe ou réglable : comment choisir ?

Notre recommandation : choisissez la barre fixe si vous levez régulièrement les mêmes charges (séries, production). Optez pour la barre réglable si vous manipulez des charges de dimensions variables.

Questions fréquentes (FAQ)

À quoi sert une barre d'écartement fixe ?

Elle maintient un écartement constant entre les points de levage pour lever des charges longues ou volumineuses en toute sécurité. Elle évite l'écrasement de la charge, réduit les angles d'élingage dangereux et assure une stabilité optimale pendant la manutention.

Quelle est la différence entre une barre fixe et une barre réglable ?

La barre fixe a une longueur déterminée (idéale pour opérations répétitives avec charges standardisées). La barre réglable s'adapte à différentes largeurs grâce à un mécanisme télescopique ou à vis, parfaite pour charges de tailles variables.

Quelles normes s'appliquent aux barres d'écartement ?

La norme principale est la NF EN 13155 pour les accessoires de levage amovibles. Chaque barre SELM est livrée avec un certificat de conformité CE et une déclaration de conformité EU.

Avec quels types d'élingues est-elle compatible ?

Toutes les élingues de levage normalisées :

• Élingues chaîne Grade 80 avec manilles lyres ou maillons
• Élingues câble métallique avec cosses et manilles
• Élingues sangle textile plates ou rondes infinies

Proposez-vous des barres d'écartement sur mesure ?

Oui, SELM dispose d'un bureau d'études spécialisé capable de concevoir des barres personnalisées : longueur, CMU, points d'attache, finition galvanisée, configuration spéciale. Devis gratuit sous 24h.

Quel est le délai de livraison ?

Modèles standards : 2 à 4 semaines selon stock
Fabrication sur mesure : 4 à 8 semaines selon complexité

Comment entretenir une barre d'écartement ?

• Nettoyage régulier (enlever poussières, boues, graisses)
• Inspection visuelle avant chaque utilisation
• Stockage au sec, à l'abri des intempéries
• VGP tous les 6 mois par organisme habilité
• Retouche peinture si zones de rouille apparaissent

Produits complémentaires recommandés

Pour un système de levage complet et sécurisé, SELM vous recommande :

• Élingues chaîne Grade 80 - 2 ou 4 brins
• Manilles lyres haute résistance (HR) - CMU 1 à 10T
• Crochets de levage à chape Grade 80
• Palans manuels à chaîne - 500 kg à 10 tonnes
• Palonnier réglable en H - Alternative modulable
