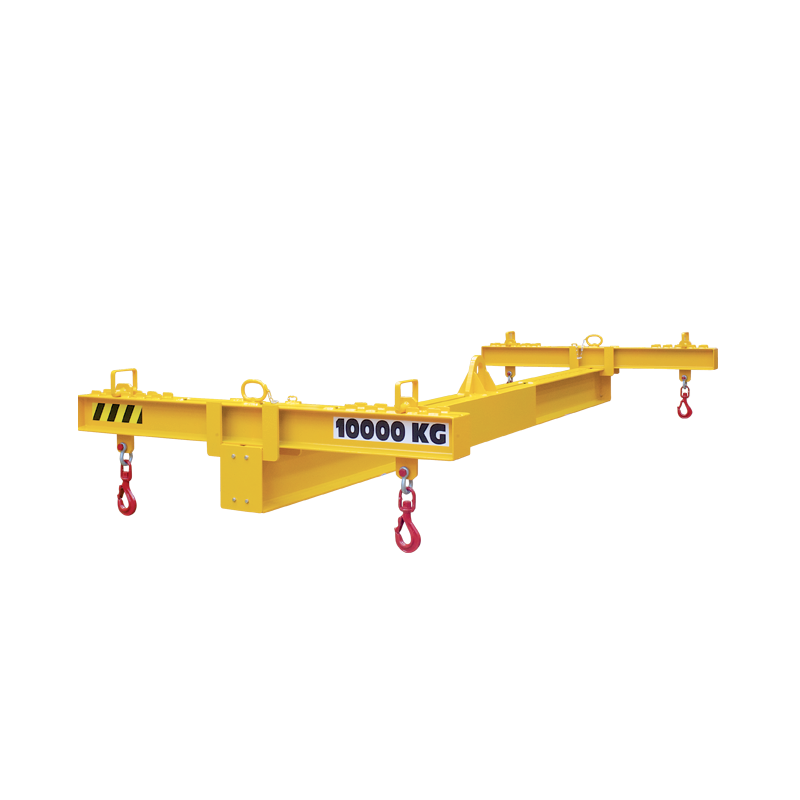

Palonnier H Réglable 2 Sens 4 Crochets 1T-10T FEM5 | SELM

Points clés du produit

• ✓ Réglable dans les 2 sens : ajustement longueur ET largeur pour charges variables
• ✓ 4 crochets tournants articulés avec linguets de sécurité forgés haute résistance
• ✓ Structure en H renforcée : stabilité maximale pour charges lourdes et volumineuses
• ✓ 48 configurations disponibles : 8 CMU × 6 portées (1×1m à 4×2m)
• ✓ Groupe FEM5 : usage très intensif >63 000 cycles/an
• ✓ Conforme NFE 52210 - Certification CE - Fabrication française COMEGE

Caractéristiques techniques - Gamme complète

8 capacités × 6 portées bidirectionnelles = 48 configurations

✓ = Configuration disponible | Poids indiqué = poids approximatif du palonnier

Livré avec : Certificat CE, notice utilisation, 4 crochets tournants avec linguets, marquage CMU

Protection : Peinture polyester 60 microns C2 | Finition : Jaune RAL 1028 | Délai : 3-4 semaines | Groupe FEM5 | Norme NFE 52210

Applications et secteurs d'activité

• BTP et préfabrication : levage de dalles, panneaux béton, éléments préfabriqués de dimensions variables
• Charpente métallique : manutention de poutres, structures assemblées, charpentes de tailles multiples
• Industrie lourde : manipulation de châssis, bâtis, machines de dimensions non standardisées
• Logistique exceptionnelle : manutention de caisses surdimensionnées, conteneurs spéciaux
• Maintenance industrielle : levage d'équipements de tailles variées (compresseurs, moteurs, transformateurs)
• Travaux publics : manipulation d'éléments de voirie, regards, buses de diamètres variables

Avantages du palonnier en H réglable bidirectionnel

Polyvalence maximale - Réglage 2 dimensions

• Ajustement longueur ET largeur : adaptation parfaite à toutes charges rectangulaires
• 4 points de levage réglables : positionnement optimal pour équilibrage parfait
• 1 palonnier = des dizaines d'usages : investissement unique pour charges multiples
• Gain de place au stockage : remplace plusieurs palonniers fixes
• Optimisation logistique : réduction du parc de palonniers nécessaire

Structure en H ultra-robuste

• Traverse supérieure renforcée : répartition optimale des efforts sur 2 poutres parallèles
• Montants verticaux surdimensionnés : résistance maximale aux charges lourdes
• Triangulation structurelle : rigidité exceptionnelle, anti-déformation
• Point de levage central unique : anneau forgé ou manille pivotante renforcée
• Groupe FEM5 : conçu pour >63 000 cycles/an en usage très intensif

4 crochets tournants professionnels

• Crochets forgés haute résistance : fabrication par forgeage pour solidité maximale
• Linguets de sécurité automatiques sur les 4 crochets : protection complète anti-décrochage
• Rotation 360° indépendante : chaque crochet s'oriente librement
• Articulation complète : compensation des désalignements et charges déséquilibrées
• Marquage CMU individuel : capacité gravée sur chaque crochet

Guide d'utilisation - Réglage bidirectionnel

Comment ajuster les 2 dimensions ?

1. Posez le palonnier au sol sur supports stables en position horizontale
2. Mesurez la charge : relevez longueur ET largeur de la charge à lever
3. Desserrez les poignées des 4 crochets (rotation antihoraire)
4. Réglez la longueur : déplacez les 2 crochets du côté long à la distance voulue
5. Réglez la largeur : déplacez les 2 crochets du côté court à la distance voulue
6. Vérifiez la symétrie : les 4 crochets doivent former un rectangle parfait
7. Serrez les 4 poignées fermement (rotation horaire)
8. Contrôle visuel : vérifiez le verrouillage avant toute mise en charge
9. Test à vide : soulevez de 10-20 cm pour vérifier stabilité et équilibrage

Choix optimal des portées

• Charges rectangulaires : portée longueur = 80-90% de la longueur / portée largeur = 70-80% de la largeur
• Charges carrées : portées égales sur les 2 dimensions (ex: 2×2m, 3×3m)
• Charges très allongées : maximiser portée longueur, réduire portée largeur
• Charges irrégulières : ajuster finement les 4 points pour centrage parfait

Conformité et sécurité NFE 52210

Consignes de sécurité obligatoires

1. Vérification complète avant usage : 4 crochets, 4 linguets, structure H, point de levage
2. Respect strict de la CMU : ne jamais dépasser la charge maximale d'utilisation
3. Symétrie parfaite obligatoire : les 4 crochets doivent former un rectangle régulier
4. Verrouillage des 4 poignées : s'assurer du blocage complet avant levage
5. Équilibrage de la charge : centre de gravité au centre du rectangle formé par les crochets
6. Angles d'élingage : respecter les angles recommandés (45-60° idéalement)
7. Levage progressif : monter lentement pour détecter déséquilibres
8. Personnel qualifié CACES R490 : opérateurs formés au levage

Contrôles VGP renforcés

VGP tous les 6 mois minimum par organisme habilité :

• Structure H : traverses, montants, soudures, déformations
• 4 crochets : usure, fissures, ouverture, marquages
• 4 linguets : fonctionnement, ressorts, pivots
• Mécanismes de réglage : poignées, axes, goupilles, graduations
• Point de levage central : anneau, manille, usure

Service VGP SELM Bretagne et Pays de la Loire

Comparatif : Palonnier en H vs Monopoutre

Questions fréquentes (FAQ)

Qu'est-ce qu'un palonnier en H réglable bidirectionnel ?

C'est un palonnier avec une structure en forme de H (2 poutres parallèles reliées) équipé de 4 crochets réglables dans les 2 dimensions : longueur ET largeur. Il permet de lever des charges rectangulaires de tailles variables en ajustant les 4 points d'accrochage.

Quelle différence avec un palonnier monopoutre ?

Le palonnier en H a 2 poutres parallèles + montants verticaux = structure ultra-robuste idéale pour charges lourdes (>5T). Le monopoutre a 1 seule poutre = plus léger et compact mais moins adapté aux très fortes charges. Le H offre aussi un réglage bidirectionnel (4 crochets) vs unidirectionnel (2 crochets).

Comment se fait le réglage dans les 2 sens ?

On règle indépendamment :

• La longueur : en déplaçant les 2 crochets le long de la poutre supérieure du H
• La largeur : en déplaçant les 2 crochets le long de la poutre inférieure du H
• Les 4 crochets se verrouillent par poignées de serrage sur graduations métriques

Pourquoi 4 crochets au lieu de 2 ?

Les 4 crochets permettent de :

• Lever des charges rectangulaires avec 4 points d'accrochage stables
• Mieux répartir les efforts sur toute la surface de la charge
• Ajuster finement le centrage pour charges déséquilibrées
• Adapter les portées dans les 2 dimensions simultanément

Quand choisir un palonnier en H plutôt qu'un monopoutre ?

Choisir le palonnier en H si :

• CMU ≥ 5 tonnes (charges lourdes)
• Charges rectangulaires de dimensions variables
• Besoin de réglage bidirectionnel (longueur × largeur)
• Charges volumineuses nécessitant 4 points de levage
• Usage très intensif FEM5 avec stabilité maximale requise

Comment bénéficier de la subvention prévention ergonomique ?

Ce palonnier est éligible aux aides Carsat/Cramif (jusqu'à 70% du coût TTC). Conditions : TPE/PME <50 salariés, projet global prévention TMS. SELM accompagne la constitution du dossier.
