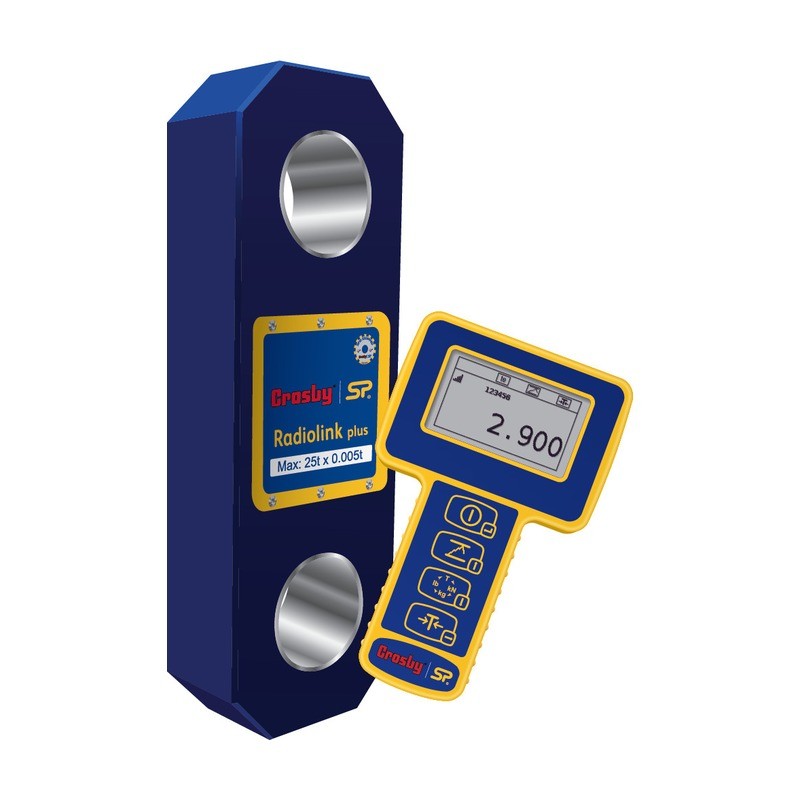

Radiolink plus est conçu pour être gréé avec des manilles standard Crosby - cellule de charge de tension sans fil approuvée de type DNV-GL capable de peser et de surveiller la charge dynamique dans des capacités de 1 t à 500 t - en stock avec une version ATEX et IECEx disponible pour les zones dangereuses, zones 0 ,1&2.
Deux versions du RLP sont disponibles : - Version longue portée 2,4 GHz offrant une portée sans fil de pointe de 1 000 m ou 3 280 pieds aux options logicielles ou portables SW-HHP de SP . - Sortie Bluetooth et peut être connecté à n'importe quel smartphone exécutant notre application gratuite HHP sur iOS ou Android à des distances allant jusqu'à 100 m ou 328 pieds.
Construit à partir d'aluminium de qualité aérospatiale de haute qualité, il présente une structure de conception interne avancée. Cette conception fournit non seulement au produit un rapport résistance/poids inégalé, mais elle permet également l'utilisation d'un boîtier scellé interne séparé fournissant aux composants électroniques de la cellule de pesée une protection environnementale IP67 ou NEMA6 même avec la plaque de couverture de la batterie manquante, ce qui rend cette industrie- premier dynamomètre encore plus adapté à une utilisation dans les environnements les plus difficiles.
Le RLP polyvalent est fourni avec un taux de mise à jour de 3 Hz et peut être facilement configuré pour fonctionner à des vitesses de pointe allant jusqu'à 200 Hz, ce qui le rend idéal pour la mesure de force dynamique.
Des décennies de développement dans ce produit incluent de nombreuses caractéristiques remarquables telles que la méthode de jauge de contrainte unique de SP qui aide à compenser le couple du câble métallique lorsque le Radiolink est chargé. La cellule de charge de tension Radiolink plus peut également être utilisée en combinaison avec le logiciel d'enregistrement de données sans fil à grande vitesse SP INSIGHT permettant le contrôle simultané, l'affichage et l'enregistrement de données en temps réel jusqu'à 126 cellules de charge sans fil Straightpoint.
Une gamme complète d'accessoires sans fil est également disponible, notamment des amplificateurs de signal, des tableaux de bord sans fil à LED et des stations de base avec sorties analogiques (4-20 mA, 0-10 V, 0-5 V) ou numériques (RS232/485, Modbus RTU et ASCII).
CARACTÉRISTIQUES
Sans fil propriétaire 2,4 GHz
Portée sans fil leader de 1000 m/3280 pieds
Autonomie inégalée de la batterie de 1200 heures
Respectueux de l'environnement selon IP67/NEMA6
Alarme de surcharge sonore 90db et compteur de surcharge
Antennes internes
Marche-arrêt à distance à partir d'un écran portable ou d'un logiciel
Maintien de crête à 100 Hz
Tare à bouton-poussoir
Zones ATEX 0, 1 et 2 disponibles
APPLICATIONS
Levage et abaissement en tandem
Test de charge du sac à eau
Pesage aérien
Location ou location de cellule de charge
Test de traction de borne
Essai de remorqueur
Applications en vrac
Projets de transport lourd
Grues en mer
Projets de recherche et développement
Surveillance de la charge du faisceau de palonnier
Mesure des charges de remorquage des véhicules
Transferts de navire à navire (STS)
Amarrage à un seul point
GARANTIE ET ??ASSURANCE
Garantie de 2 ans
Conception validée par FEA
Approbation de type DNV-GL
Conforme à ASME B30.26
FOURNI AVEC LES ÉLÉMENTS SUIVANTS EN STANDARD
Écran portatif SW-HHP
6 piles AA
Certificat d'étalonnage et de test d'épreuve
Manuel d'utilisation multilingue
Mallette de transport / de transport
Étiqueté RFID
Radiolink plus additional technical data
Material of construction: Aluminium 2014-T6, load-bearing bushes EN24T
Finish: Black anodized to BS EN 12373-1:2001 Class 10. Bushes clear passivated.
MTBF to WLL: Typically 50 million cycles
Elongation: Typically <0.4mm / at WLL
Wireless Approvals
Federal Communications Commission FCC: VHARA24 Industry Canada IC: 7224A-RA24 Japan Certification ID: 205-170296 Korea Certification ID:R-CRM-1ME-RA24
Radiolink plus specifications
Part Number
RLP1T
RLP2T5
RLP6T5
RLP12T
RLP25T
RLP35T
RLP55T
RLP75T
RLP100T
RLP150T
RLP200T
RLP250T
RLP300T
RLP500T
Capacity
1000kg
2.5te
6.5te
12te
25te
35te
55te
75te
100te
150te
200te
250te
300te
500te
2200lb
5500lb
14300lb
26000lb
55000lb
77000lb
120000lb
165000lb
220000lb
330000lb
440000lb
550000lb
660000lb
1100000lb
Resolution
0.5kg
0.001te
0.001te
0.002te
0.005te
0.005te
0.01te
0.01te
0.05te
0.05te
0.1te
0.1te
0.1te
0.1te
1lb
2lb
2lb
5lb
10lb
10lb
20lb
20lb
100lb
100lb
200lb
200lb
200lb
200lb
Units
kg
te
te
te
te
te
te
te
te
te
te
te
te
te
lb
lb
lb
lb
lb
lb
lb
lb
lb
lb
lb
lb
lb
lb
Weight
1.5kg
1.5kg
2.4kg
3.7kg
5kg
8.6kg
13kg
16kg
34kg
46kg
82kg
82kg
118kg
193kg
3.3lb
3.3lb
5.3lb
8.2lb
11lb
19lb
28.7lb
35.3lb
75lb
101.4lb
180.8lb
180.8lb
260lb
425lbs
Safety Factor
12.1
7:1
7:1
7:1
5:1
5:1
5:1
5:1
5:1
4:1
5:1
4:1
5:1
5:1
Battery Type
Handheld-2 x AA / Loadcell 4 x AA
Battery Life
Handheld-40Hrs / Loadcell 1200Hrs continuous (Loadcell 500hrs if Bluetooth)
Display Type
240x128 Multiline dot matrix with backlight
Operating Temp
-10 to +50 °C / 14 to 122?F
Accuracy
±0.1% full scale
Frequency
2.4GHz
Range
1000 metres / 3280 feet (100m/328ft if Bluetooth)
Data Rate
3Hz - up to 200Hz can be ordered for dynamic load monitoring applications
