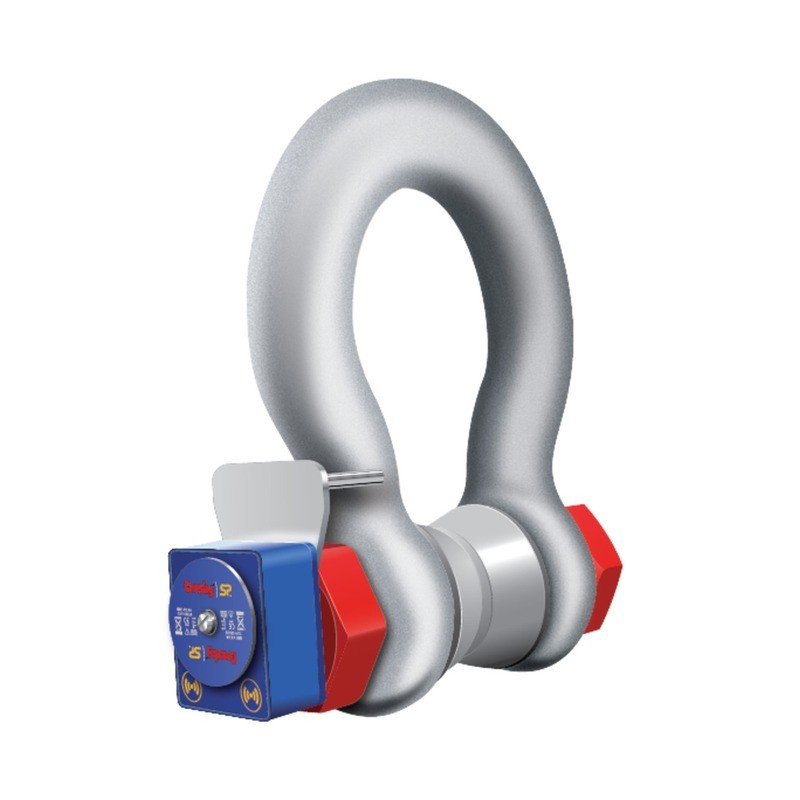

Manille de charge sans fil - version radio sans lecteur

Référence 111-wls

No picture

CARACTÉRISTIQUES

Capacité 3,25 t à 400 t

  • Portée sans fil de 1000 m ou 3280 pieds
  • Électronique logée dans un boîtier anodisé dur
  • Étanchéité environnementale selon IP67 ou NEMA6
  • Autonomie de la batterie de 1200 heures à partir de 4 piles AA
  • Antennes internes
  • Marche-arrêt à distance à partir d'un écran portable ou d'un logiciel
  • Zones ATEX 0, 1 et 2 disponibles

livré sans lecteur déporté

DELAI 4 SEMAINES

1 826,00 € HT
Réappro. fabricant
Choix :
Quantité :

Description

Le Wireless Loadshackle (WLS) de Straightpoint offre la solution parfaite pour les projets de hauteur libre limitée ou de levage super lourd. Disponible en stock dans des capacités allant de 3,25 t à 400 t (jusqu'à 3 000 t de POA disponibles), le WLS est construit à l'aide de manilles de pointe de Crosby.

Deux versions du WLS sont disponibles :
- Version longue portée 2,4 GHz offrant une portée sans fil de pointe de 1 000 m ou 3 280 pieds aux  options logicielles  ou  portables SW-HHP de SP . - Sortie Bluetooth et peut être connecté à n'importe quel smartphone exécutant notre application HHP gratuite sur iOS ou Android à des distances allant jusqu'à 100 m/328 pieds.

Chaque WLS est testé, puis équipé d'un boîtier électronique en aluminium anodisé dur. Ce boîtier en aluminium contient un châssis interne offrant une protection environnementale IP67 ou NEMA6, même en l'absence du couvercle de la batterie.

Doté d'une technologie sans fil de pointe, le WLS est fourni avec un taux de mise à jour de 3 Hz et peut être facilement configuré pour fonctionner à des vitesses de pointe allant jusqu'à 200 Hz si nécessaire pour des projets de mesure de charge dynamique.

Utilisant des piles alcalines AA faciles à trouver, le WLS est doté d'un circuit avancé conçu pour protéger l'appareil contre les dommages associés à des piles mal installées. Ce circuit avancé prolonge la durée de vie de la batterie et l'utilisation de piles alcalines faciles à trouver élimine les problèmes associés au chargement, à la panne et au remplacement des batteries rechargeables.

Le WLS peut également être utilisé avec le progiciel SW-PTP de Straightpoint permettant à l'opérateur d'effectuer des tests de charge à une distance de sécurité et de générer des certificats de test en temps réel sur site.

Une gamme complète d'accessoires sans fil est également disponible, notamment des amplificateurs de signal, des tableaux de bord sans fil à LED et des stations de base avec sorties analogiques (4-20 mA, 0-10 V, 0-5 V) ou numériques (RS232/485, Modbus RTU et ASCII).

CARACTÉRISTIQUES
  • Portée sans fil de 1000 m ou 3280 pieds
  • Électronique logée dans un boîtier anodisé dur
  • Étanchéité environnementale selon IP67 ou NEMA6
  • Autonomie de la batterie de 1200 heures à partir de 4 piles AA
  • Antennes internes
  • Marche-arrêt à distance à partir d'un écran portable ou d'un logiciel
  • Zones ATEX 0, 1 et 2 disponibles
APPLICATIONS
  • Pesage sous grue à crochet
  • Test du sac de poids à eau
  • Gréement de divertissement et de théâtre
  • Fabrication et réparation d'aéronefs
  • Levage et abaissement en tandem
  • Essais de charge structurelle et certification
  • Pesée d'expédition et de réception
  • Réglage de l'ancre d'amarrage au large
  • Étalonnage des grues et des palans et essai de charge d'épreuve
  • Fabrication et construction lourde
  • Test de traction et certification des bornes
  • Scène pivotante
  • Surveillance de l'amarrage de la jambe d'ancrage caténaire (CALM)
  • Surveillance de la tension Hawser
  • Amarrage à un seul point
GARANTIE ET ??ASSURANCE
  • Garantie de 2 ans
  • Conforme à ASME B30.26
  • Conception validée par FEA

FOURNI AVEC LES ÉLÉMENTS SUIVANTS EN STANDARD
  • Charger la canette de centralisation
  • 4 piles AA
  • Test d'épreuve et certificat d'étalonnage
  • Manuel de l'opérateur
  • Caisse de transport/stockage
dimensions de la manille droite

Approbations sans fil
logos de conformité sans fil sp

Commission fédérale des communications
    FCC : VHARA24
Industrie Canada
    IC : 7224A-RA24 ID de
certification japonaise
    : 205-170296 ID de
certification coréenne
    : R-CRM-1ME-RA24





Spécifications du Loadshackle sans fil

Numéro d'article WLS3.25T WLS6.5T WLS12T WLS25T WLS55T WLS85T WLS120T WLS200T WLS300T WLS400T
Capacité 3.25te 6.5te 12te 25te 55te 85te 120te 200te 300te 400te
7150lb 14300lb 26400lb 55000lb 120000lb 185000lb 260000lb 440000lb 660000lb 880000lb
Résolution 0.005te 0.005te 0.01te 0.02te 0.05te 0.05te 0.1te 0.2te 0.5te 0.5te
10 lb 10 lb 20 lb 50 lb 100 lb 100 lb 200 lb 200 lb 1000lb 1000lb
Unités tonne tonne tonne tonne tonne tonne tonne tonne tonne tonne
kg kg kg kg kg kg kg kg kg kg
Lester 2,8 kg 3,2 kg 8kg 18 kg 25 kg 85 kg 125 kg 260 kg 405 kg 662kg
6,16 lb 7 lb 17,6 lb 40 lb 55 lb 187 lb 276 lb 573 lb 893lb 1459lb
Facteur de sécurité  5:1 lorsqu'il est utilisé avec la canette
Type de batterie  Cellule de charge 4x AA alcaline
Vie de la batterie  Capteur de charge 1 200 heures en continu (500 heures si Bluetooth)
Exploitation temporaire   -10 à +50 °C / 14 à 122?F
Précision +/- 1 % PE
La fréquence 2,4 GHz
Gamme MET    1000mètres (100m si Bluetooth)
Gamme IMP       3280 pieds (328 pieds si Bluetooth)
Débit de données 3 mises à jour par seconde
protection   IP67/NEMA6
Cote A 26,9 36,6 51,5 73 82,5 127 144 180 205 230
1.06 1.44 2.03 2,87 3.25 5,00 5.66 7.09 8.07 9.06
Cote ØB 19.1 25.4 35.1 51 57 83 95 125 150 175
0,75 1,00 1.38 2.01 2.24 3.26 3,74 4,92 5,91 6,89
Cote C 56,9 79,7 113 170 189,5 317 364 432.2 505 547.7
2.24 3.14 4.45 6,69 7.46 12h48 14h33 17.02 19.88 21.56
Cote D 16 22.4 31,8 44,5 51 80 89 110 120 160
0,63 0,88 1.25 1,75 2.01 3.14 3,50 4.33 4.72 18h30
Cote E 42,9 58 82,5 127 146 190 238 280 305 325
1,69 2.28 3.25 5,00 5,75 7.48 9.37 11.02 12.01 12.80
Cote H 106 148 210 313 348 539 624 738 862 962.6
4.17 5.83 8.27 12h32 13h70 21.22 24.56 29.06 33,94 37,90
Cote L 127.1 156,5 196 281 306 393 445 529.7 586.7 667.2
5,00 6.16 7.72 11.06 12.05 15h47 17.51 20.85 23.10 26.27
Cote N 17.5 24.6 35.1 57 61 85 95 120 140 160
0,69 0,97 1.38 2.24 2.40 3.34 3,74 4.72 5.51 18h30
Cote P 143 173 218 293 317 448 489 600 657 765
5.63 6,81 8.58 11.54 12h48 17.63 19h25 23.62 25,87 30.12
Manille Crosby G2130 G2140 S2135
Documents téléchargeables
Déclinaisons
Référence Modèle Choix Tarif Quantité Panier
111-2789186 Wireless Loadshackle 3.25te with bobbin 1 826,00 € HT
111-2789200 Wireless Loadshackle 6.5te with bobbin 2 090,00 € HT
111-2789183 Wireless Loadshackle 12te with bobbin 2 093,00 € HT
111-2789185 Wireless Loadshackle 25te with bobbin 2 900,00 € HT
111-2789199 Wireless Loadshackle 55te with bobbin 4 188,00 € HT
111-2789201 Wireless Loadshackle 85te with bobbin 5 588,00 € HT
111-2789172 Wireless Loadshackle 120te with bobbin 8 507,00 € HT
111-2789184 Wireless Loadshackle 200te with bobbin 17 841,00 € HT
111-2789188 Wireless Loadshackle 300te with bobbin 22 636,00 € HT
111-2789189 Wireless Loadshackle 400te with bobbin 30 430,00 € HT
111-2789134 Wireless wide bodied Loadshackle 400te with bobbin 38 744,00 € HT
111-2789198 Wireless Loadshackle 500te with bobbin 35 403,00 € HT
