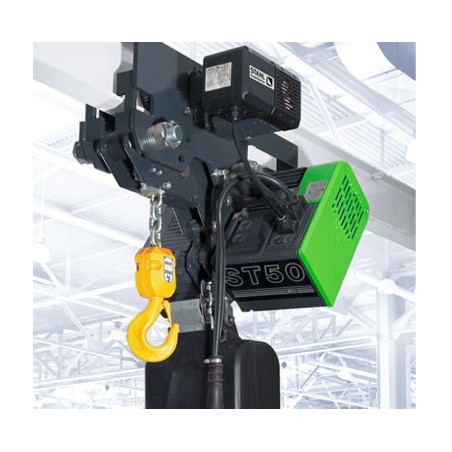

Référence 224-ST*
La gamme de palans à chaîne ST compte parmi les offres les plus remarquables et les plus complètes du marché. Elle est puissante, fiable et peu exigeante en termes de maintenance et de consommation d’énergie. Le système modulaire permet de nombreuses combinaisons de sous-ensembles pour des solutions individuelles.
La gamme de palans à chaîne ST compte parmi les offres les plus remarquables et les plus complètes du marché. Elle est puissante, fiable et peu exigeante en termes de maintenance et de consommation d’énergie. Le système modulaire permet de nombreuses combinaisons de sous-ensembles pour des solutions individuelles. Avec ses 6 variantes, le palan à chaîne ST est disponible de 125 kg à 6.300 kg. L’offre est complétée par des modèles spéciaux, comme le chariot à hauteur perdue super réduite STK et sa hauteur perdue extrêmement réduite ou le palan à chaîne double STD pour les marchandises longues ou les traverses.
Les palans à chaîne sont disponibles en exécution antidéflagrante pour zone 1, zone 21 et zone 22.
Les différents modèles et variantes de chariot offrent les possibilités d’utilisation les plus diverses et permettent aussi la mise en œuvre de solutions sur mesure.
Chariot à pousser
En version standard avec œillet ou crochet, les chariots à pousser facilement déplaçables pour les palans à chaîne ST 05 et ST 10 1/1 sont reliés au palan de manière pendulaire. Une liaison rigide avec le palan à chaîne est possible sur demande. Cette liaison rigide est l’option standard pour les palans à chaîne ST 20 à ST 60. Ces chariots permettent de conserver la faible hauteur perdue. Des antichutes de galets proposés en option rendent votre poste de travail plus sûr.
Chariot à bogies DKE
Le chariot à bogies est disponible pour les trajets qui présentent des courbes fréquentes et des rayons étroits. Il est équipé d’un ou de deux moteurs selon le rayon de courbure, la largeur de la bride de la voie de roulement ou l’utilisation. Les galets de guidage latéraux s’usent très peu. Le chariot à bogies est dimensionné pour une capacité de charge allant jusqu’à 6.300 kg.
Chariot électrique « hauteur perdue normale »
Aucun millimètre n’a été perdu lors de la construction, afin de permettre des longs trajets de crochets même pour une hauteur perdue normale.
Chariot électrique « hauteur perdue réduite »
Le chariot électrique à la marche douce peut aussi être combiné avec le palan à chaîne ST à « hauteur perdue réduite », ce qui diminue encore l’encombrement en hauteur de 33 %.
La construction du chariot à hauteur perdue réduite fait déjà gagner énormément de place. Le palan à chaîne est agencé obliquement, ce qui dispense d’une poulie de renvoi et diminue l’encombrement en hauteur de 33 %. Avec une hauteur perdue réduite de 60 %, le chariot à hauteur perdue super réduite atteint une course de crochet optimale, ce qui est particulièrement avantageux dans les espaces exigus. De fait, il n’usurpe pas son nom. L’écart extrêmement faible entre le bord inférieur du support et la base du crochet est de 210 mm pour 5.000 kg de capacité de charge et de seulement 185 mm pour 3.200 kg de capacité de charge.
Le double palan à chaîne STD est idéal pour les objets de grande longueur et les traverses nécessitant une préhension en deux points. Il comprend deux chaînes de levage actionnées de manière synchrone par un moteur de levage. Le double palan à chaîne STD est proposé en différentes exécutions selon les exigences ou l’espace disponible.
L’exécution Big Bag est dimensionnée pour des charges atteignant 3.200 kg. Sa particularité réside dans l’écart déterminable à volonté entre palan et crochet, ce qui permet de soulever des charges encombrantes ou des Big Bags jusqu’à la position supérieure extrême du crochet, sans que les arêtes du chariot, du palan ou du bac à chaîne ne gênent.
Suspension pour l’exécution à poste fixe
En version standard, le palan à chaîne ST à poste fixe est doté d’une suspension à crochet. Mais vous pouvez choisir une suspension à œillet ou une suspension rigide. La suspension à œillet est employée lorsque le palan à poste fixe n’est pas déplacé ou l’est rarement. La faible hauteur perdue permet de grandes courses du crochet, même dans des locaux bas. Pour le montage direct du palan à chaîne ST, par exemple dans la construction d’installations, nous recommandons la suspension rigide. Ici aussi, la hauteur perdue extrêmement réduite est un avantage. Le montage rigide empêche en outre l’oscillation du palan sur le chariot.
Fixation à platine pour l’exécution à poste fixe
Pour l’utilisation optimale de l’espace dans les halls bas, le palan à chaîne ST peut être vissé par le bas sur une platine de fixation.
Le programme de palans à chaîne ST est basé sur une technique de pointe. Les composants à maintenance réduite du palan à chaîne modulaire sont parfaitement compatibles entre eux. Ils garantissent des performances constantes, une grande efficacité et une longue durée de vie.
Moteur
Frein
Entraînement de la chaîne
Commande
Peinture
Limiteur de couple de surcharge et réducteur
Chaîne
Bac à chaîne
De série, les appareils de levage de premier rang dotés de nombreuses options mécaniques, électriques et électroniques sont encore plus sûrs, plus économiques et plus conviviaux. De plus, leur productivité est accrue et leur durée de vie prolongée, et ils peuvent être adaptés aux exigences spécifiques de chaque client.
Les options présentées ici ne sont que quelques équipements parmi les plus souvent utilisés.
Boîtes de commande
