Référence 1284
Câble inox AISI 316 antigiratoire 18 torons de 7 fils (réf. 1284). Âme métallique. Anti-rotation en milieu fortement corrosif : marine, chimie, offshore. Résistance : 160 kg/mm². Tarif au mètre.
Le câble inox 18×7 antigiratoire (18 torons de 7 fils) avec âme métallique est conçu pour les opérations de levage et de manutention nécessitant une meilleure stabilité de la charge. La construction antigiratoire limite les rotations parasites lors de la mise en tension ou en suspension.
Lorsqu’une charge est suspendue à un câble, des phénomènes de torsion peuvent apparaître (démarrage, arrêt, efforts dynamiques). Un câble antigiratoire est recommandé dès que la rotation de charge peut devenir un risque (précision de positionnement, sécurité, protection des équipements).
L’inox est recherché pour sa résistance à la corrosion (selon environnement) et pour les applications où l’aspect, l’hygiène ou l’exposition à l’humidité sont des critères importants.
Conseil SELM : choisir le diamètre selon les efforts réels, le mode de terminaison, le rayon de courbure et l’environnement d’utilisation.
| Type | Câble inox antigiratoire |
|---|---|
| Construction | 18 torons × 7 fils (18×7) |
| Âme | Âme métallique |
| Usage | Levage / manutention – limitation des rotations |
Les valeurs ci-dessous permettent de sélectionner le diamètre adapté à la charge et de vérifier le poids linéaire.

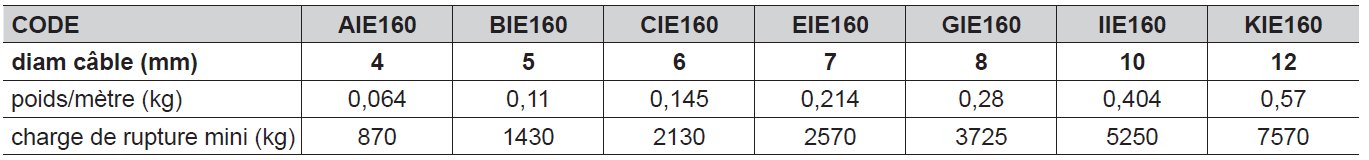

| CODE | AIE160 | BIE160 | CIE160 | EIE160 | GIE160 | IIE160 | KIE160 |
|---|---|---|---|---|---|---|---|
| Diamètre câble (mm) | 4 | 5 | 6 | 7 | 8 | 10 | 12 |
| Poids / mètre (kg) | 0,064 | 0,11 | 0,145 | 0,214 | 0,28 | 0,404 | 0,57 |
| Charge de rupture min (kg) | 870 | 1430 | 2130 | 2570 | 3725 | 5250 | 7570 |
Rappel : la charge de rupture n’est pas la charge d’utilisation. La sélection doit intégrer les coefficients de sécurité, les terminaisons et les conditions réelles.
Compatibilités : palans, treuils, mouflages, réas/poulies, anneaux, manilles et accessoires inox ou compatibles environnement.
Industrie : manutention de charges nécessitant stabilité en suspension.
Maintenance : levage d’équipements où la rotation est à éviter (alignements, reprises).
Chantier / BTP : opérations de levage avec risques de rotation (positionnements précis).
Milieux humides / environnement exposé : usages où l’inox est recherché (selon contraintes).
1) À quoi sert un câble antigiratoire ?
Il limite la rotation parasite d’une charge suspendue et améliore la stabilité lors des phases de mise en tension ou de manutention.
2) Quelle est la différence entre “charge de rupture” et charge d’utilisation ?
La charge de rupture est une valeur limite. La charge d’utilisation se détermine avec les coefficients de sécurité, la terminaison et les conditions réelles.
3) Ce câble est-il adapté à un palan ou un treuil ?
Oui, sous réserve de compatibilité avec les réas/poulies (diamètre, rayon de courbure) et du choix de terminaison.
4) Comment choisir le diamètre (4 à 12 mm) ?
À partir de l’effort maximal, du système (simple ou mouflé), des angles, des à-coups et de la terminaison utilisée.
5) Quels signes imposent le remplacement du câble ?
Fils cassés, torons déplacés, écrasements, déformation, corrosion, abrasion prononcée ou historique de choc important.
6) L’inox convient-il à tous les environnements ?
L’inox améliore la tenue à la corrosion, mais le choix exact dépend de l’ambiance (agents chimiques, chlorures, etc.).
Le tableau complet est identique à celui de l’onglet “Caractéristiques techniques”.
| Référence | Image | Modèle | Diamètre | Tarif | Quantité | Panier |
|---|---|---|---|---|---|---|
| 1284AIE160 |
|
4mm | 5,52 € HT | |||
| 1284BIE160 |
|
5mm | 6,92 € HT | |||
| 1284CIE160 |
|
6mm | 10,39 € HT | |||
| 1284EIE160 |
|
7mm | 18,00 € HT | |||
| 1284GIE160 |
|
8mm | 12,45 € HT | |||
| 1284IIE160 |
|
10mm | 19,76 € HT | |||
| 1284KIE160 |
|
12mm | 37,23 € HT |
Câble inox AISI 316 antigiratoire 18 torons de 7 fils (réf. 1284). Âme métallique. Anti-rotation en milieu fortement corrosif : marine, chimie, offshore. Résistance : 160 kg/mm². Tarif au mètre.
