ONGLET 1 : PRÉSENTATION & APPLICATIONS

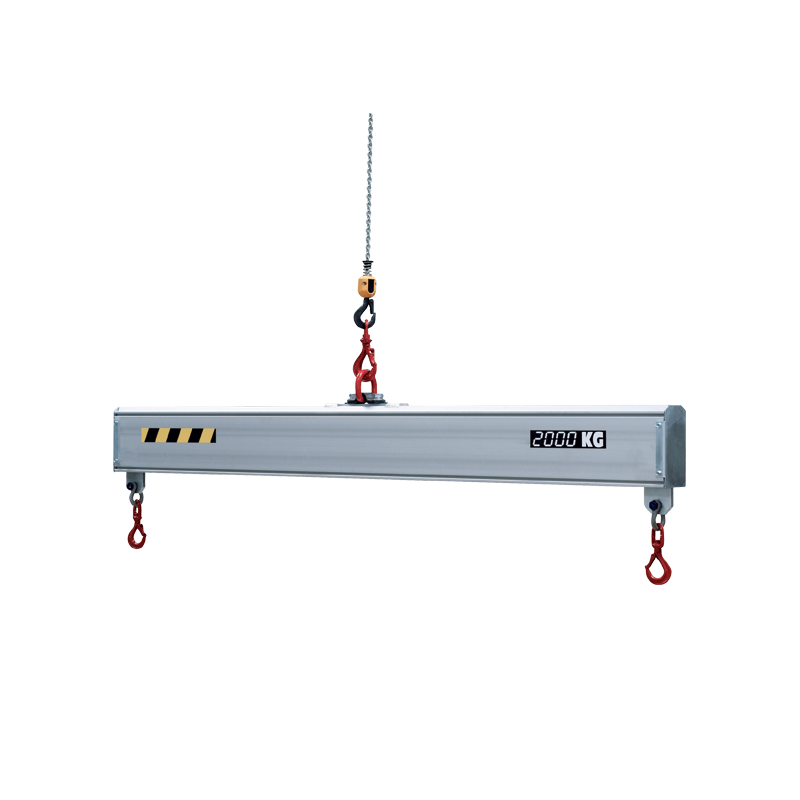

? Présentation du palonnier aluminium COMEGE

Le palonnier monopoutre aluminium SELM (réf. 167-PALFALU) est la solution idéale pour les opérations de levage nécessitant légèreté, maniabilité et ergonomie. Fabriqué par COMEGE, leader français des équipements de levage, ce palonnier révolutionne la manutention grâce à sa conception en alliage d'aluminium haute résistance.

Avantage majeur : jusqu'à 70% plus léger qu'un palonnier acier équivalent, il réduit drastiquement les risques de troubles musculo-squelettiques (TMS) lors des manipulations manuelles.

✨ Points clés du produit

• ✓ Ultra-léger : jusqu'à 70% plus léger que l'acier, facilite manipulation manuelle
• ✓ Coefficient de sécurité 4 : dimensionnement renforcé vs coefficient 2 standard
• ✓ Crochets tournants articulés : linguets de sécurité forgés haute résistance
• ✓ Groupe FEM5 : usage intensif, >63 000 cycles/an
• ✓ Œillets antidéchirement : compatibles élingues textiles, câbles, chaînes
• ✓ Aucune soudure portante : assemblage mécanique haute fiabilité
• ✓ Éligible subvention ergonomique : jusqu'à 70% du coût TTC

? Applications et secteurs d'activité

Le palonnier aluminium COMEGE est particulièrement adapté aux environnements exigeant :

1. Manipulation manuelle fréquente

• Ateliers sans pont roulant
• Opérations de maintenance
• Interventions sur sites isolés
• Déplacements fréquents du palonnier

2. Charges légères à moyennes

• Aéronautique : composants légers, panneaux, structures
• Électronique : équipements sensibles, cartes, assemblages
• Automobile : pièces moteur, carrosserie, optiques
• Plasturgie : moules légers, outillages, pièces injectées

3. Environnements spécifiques

• Industrie agroalimentaire : non-corrosif, facilement nettoyable
• Secteur médical : blocs opératoires, équipements stériles
• Industrie chimique : résistance à la corrosion
• Milieux marins : aluminium résiste aux embruns salins

4. Prévention des TMS

• Entreprises engagées dans démarche ergonomique
• Ateliers avec contraintes de port de charges
• Environnements soumis aux contrôles CARSAT
• Projets subventionnés prévention risques professionnels

? Pourquoi choisir l'aluminium ?

ONGLET 2 : CARACTÉRISTIQUES TECHNIQUES

? Gamme complète - Tableau CMU × Portées

Total : 42 configurations disponibles (7 CMU × 6 portées)

? Spécifications techniques détaillées

Matériau :

• Alliage aluminium haute résistance AG5 (5083 ou 6082 selon modèle)
• Limite élastique : 240-280 MPa
• Résistance traction : 350-400 MPa
• Module Young : 70 GPa

Crochets :

• Acier forgé haute résistance classe 8
• Linguets de sécurité automatiques à ressort
• Rotation 360° sur roulement à billes inox
• Ouverture selon CMU : 15mm (125kg) à 40mm (2T)
• Marquage CMU gravé laser indélébile

Œillets de levage :

• Renforcés antidéchirement
• Conformes élingues textiles (NF EN 1492)
• Compatibles câbles métalliques (NF EN 13414)
• Rayon de courbure optimisé >3× diamètre élingue

Protection et finition :

• Anodisation classe 15-20 microns (modèles standards)
• Peinture époxy sur demande (RAL au choix)
• Marquage CE conforme Directive Machines 2006/42/CE
• Gravure laser : CMU, n° série, année fabrication, NFE 52210

Performances :

• Coefficient de sécurité : 4 (vs 2 pour palonniers acier)
• Groupe FEM : FEM5 (usage intensif >63 000 cycles/an)
• Vitesse levage max : 16 m/min
• Température utilisation : -40°C à +80°C
• Norme : NFE 52210 + EN 13155

Livré avec :

• Certificat de conformité CE
• Notice d'utilisation et d'entretien français
• Marquage CMU indélébile
• Déclaration de conformité CE
• Guide de choix palonniers COMEGE

ONGLET 3 : OPTIONS & CONFIGURATIONS

? Options disponibles sur demande

1. Crochets spéciaux

• Crochets à verrouillage automatique : sécurité renforcée, pas de manipulation linguet
• Crochets à œil : fixation directe sur anneau ou axe
• Crochets auto-centreurs : alignement automatique de la charge
• Crochets grande ouverture : pour manilles ou anneaux surdimensionnés

2. Points de levage

• Anneau forgé pivotant : rotation libre 360° (CMU ≤ 1T)
• Manille lyre intégrée : connexion rapide au crochet de levage
• Système anti-rotation : blocage orientation pour charges guidées
• Double point de levage : pour levage en tandem

3. Finitions et traitements

• Anodisation dure : classe 25 microns, résistance abrasion extrême
• Peinture époxy : RAL au choix, environnements salissants
• Traitement alimentaire : conforme contact alimentaire (HACCP)
• Revêtement PTFE : anti-adhérence pour milieux collants

4. Accessoires complémentaires

• Œillets supplémentaires : pour élingues additionnelles
• Plaques d'identification personnalisées : logo entreprise, QR code VGP
• Protection anti-chocs : embouts caoutchouc sur extrémités
• Système de pesage intégré : affichage digital de la charge levée

5. Versions spéciales

• Version inox 316L : environnements ultra-corrosifs (chimie, marine)
• Version ATEX : zones à risque d'explosion (Zone 2/22)
• Version cryogénique : températures jusqu'à -196°C
• Version haute température : jusqu'à +200°C avec traitements spéciaux

? Configurations personnalisées

Portées non-standards

CMU standard avec portée sur mesure (intermédiaire ou supérieure à 6m) :

• Portées jusqu'à 12m possibles selon CMU
• Calculs RDM et note de calcul fournis
• Certification CE individuelle

CMU spécifiques

Adaptation de la capacité à vos besoins exacts :

• CMU intermédiaires (ex : 350kg, 1200kg)
• CMU supérieures à 2T (jusqu'à 5T en aluminium)
• Optimisation poids/CMU selon usage

Géométries spéciales

• Portées asymétriques (ex : 1,5m + 2,5m)
• Angles d'élingage imposés
• Hauteur perdue ultra-réduite
• Fixations spécifiques client

? Processus de commande sur mesure

1. Consultation : contact bureau d'études SELM
2. Cahier des charges : définition besoins techniques
3. Étude de faisabilité : validation conception
4. Chiffrage : devis détaillé sous 48-72h
5. Conception 3D : plans et modélisation
6. Validation client : ajustements si nécessaire
7. Fabrication : délai selon complexité (4-8 semaines)
8. Contrôles qualité : essais de charge, inspections
9. Livraison : avec dossier technique complet CE

ONGLET 4 : CONFORMITÉ & SÉCURITÉ

✅ Normes et certifications

NFE 52210 - Accessoires de levage

Le palonnier aluminium COMEGE est fabriqué selon la norme française NFE 52210 qui définit les exigences pour les accessoires de levage à lingue courte.

Points conformes :

• Coefficient de sécurité ≥ 4 (vs 2 minimum requis)
• Marquage CE permanent et lisible
• Notice d'utilisation en français
• Déclaration de conformité CE
• Absence de soudures portantes

EN 13155 - Palonniers

Conformité à la norme européenne EN 13155 spécifique aux palonniers :

• Résistance mécanique calculée selon FEM
• Essais de charge à 125% CMU
• Contrôle ultrason des assemblages critiques
• Traçabilité matières premières

Directive Machines 2006/42/CE

Marquage CE obligatoire avec dossier technique comprenant :

• Analyse des risques
• Déclaration CE de conformité
• Notice d'instructions
• Plans et schémas techniques

Groupe FEM5

Classification selon Fédération Européenne de Manutention :

• Usage : très intensif
• Cycles/an : >63 000
• Facteur de charge : proche CMU
• Durée de vie : >30 ans avec maintenance

?️ Sécurités intégrées

Crochets tournants sécurisés

• Linguets automatiques : fermeture par ressort (pas de manipulation)
• Rotation sur roulement : pas de point dur, usure minimale
• Marquage CMU : gravé sur chaque crochet
• Articulation double : compensation déséquilibres légers

Œillets antidéchirement

• Rayon de courbure optimisé : évite rupture élingues textiles
• Épaisseur renforcée : résistance à l'abrasion
• Pas d'arêtes vives : polissage soigné des bords

Assemblage sans soudure portante

• Boulonnerie haute résistance : classe 8.8 ou 10.9
• Goupilles de sécurité : anti-dévissage
• Contrôle couple de serrage : lors fabrication

? Contrôles VGP obligatoires

Vérification Générale Périodique

Fréquence :

• Tous les 6 mois si usage intensif (FEM5)
• Tous les 12 mois si usage modéré

Par qui ?

• Organisme habilité (Bureau Veritas, Apave, Dekra, Socotec)
• Personne compétente interne désignée (avec formation)

Points de contrôle :

1. État général : déformations, fissures, corrosion
2. Crochets : usure, linguets, rotation
3. Œillets : déchirures, déformation
4. Marquage : lisibilité CMU, n° série
5. Assemblages : serrages, goupilles
6. Accessoires : manilles, élingues si fournies

Traçabilité :

• Rapport VGP conservé 5 ans
• Registre de sécurité à jour
• Étiquetage date prochaine VGP

? Service VGP SELM : interventions en Bretagne et Pays de la Loire

Critères de mise au rebut

⛔ Élimination obligatoire si :

• Déformation permanente >0,5% (flèche visible)
• Fissure détectée (contrôle visuel ou ressuage)
• Corrosion profonde (perte matière >10%)
• Crochet ouvert >5% (mesure au pied à coulisse)
• Linguet HS ou absent
• Marquage CMU illisible
• Réparation/modification non autorisée effectuée

⚠️ Consignes de sécurité

Avant utilisation

• ✓ Vérifier visuellement état général
• ✓ Contrôler fonctionnement linguets
• ✓ Vérifier CMU adaptée à la charge
• ✓ S'assurer VGP à jour

Pendant utilisation

• ✓ Respecter strictement la CMU
• ✓ Ne pas dépasser 16 m/min en vitesse
• ✓ Centrer la charge
• ✓ Éviter chocs et à-coups
• ✓ Ne jamais rester sous charge suspendue

Après utilisation

• ✓ Stocker à plat, au sec
• ✓ Nettoyer si nécessaire
• ✓ Signaler toute anomalie
• ✓ Ranger dans zone dédiée

? Interdictions formelles

❌ Ne jamais :

• Dépasser la CMU
• Utiliser pour traction latérale
• Lever des personnes
• Modifier ou réparer soi-même
• Utiliser avec élingues usées
• Laisser en extérieur non protégé
• Utiliser si VGP périmée
• Choquer ou faire tomber

ONGLET 5 : DOCUMENTS & TÉLÉCHARGEMENTS

? Documentations techniques

Fiches produits

• Fiche technique PALFALU - Spécifications complètes, dimensions, poids
• Guide de choix palonniers COMEGE - Aide au dimensionnement
• Tableau comparatif acier/alu - Avantages aluminium vs acier

Notices et manuels

• Notice d'utilisation PALFALU - Instructions détaillées, consignes sécurité
• Manuel d'entretien - Maintenance préventive, VGP
• Guide d'inspection - Checklist contrôles visuels

Certificats et conformité

• Déclaration CE de conformité - Directive Machines 2006/42/CE
• Certificat matière aluminium - Traçabilité alliage AG5
• Rapport d'essais - Essais de charge, résistance

Plans et schémas

• Plans côtés par CMU - Dimensions exactes chaque modèle
• Schéma de principe - Vue éclatée, nomenclature
• Gabarit d'encombrement - Hauteur perdue, portées

? Tableaux de charges

Tableau de sélection rapide

• Tableau CMU × Portée × Poids - Toutes configurations
• Calcul angles d'élingage - Impact sur capacité
• Compatibilité élingues - Types, diamètres, CMU

? Documents de formation

Guides utilisateurs

• Guide de prise en main - Démarrage rapide
• Bonnes pratiques - Utilisation optimale, sécurité
• Erreurs à éviter - Situations dangereuses

Formation VGP

• Support de formation VGP - Pour personnes compétentes internes
• Grilles d'inspection - Formulaires à remplir
• Exemple de rapport VGP - Modèle pré-rempli

? Aides financières

Subvention prévention ergonomique

• Dossier subvention TMS Pros - Formulaire CARSAT/CRAMIF
• Notice explicative - Conditions d'éligibilité
• Liste équipements éligibles - Confirmation palonnier aluminium

Montant : jusqu'à 70% du coût TTC (plafonné selon région)
Conditions : TPE/PME <50 salariés, projet global prévention TMS
Accompagnement SELM : aide à la constitution du dossier

? Outils de calcul

Calculateurs en ligne

• Calculateur de flèche - Déformation sous charge
• Sélection automatique - Wizard choix configuration
• Comparateur acier/alu - Gains de poids et coûts

? Contacts techniques

Support technique SELM :

• ☎️ 02 97 68 85 85
• ? support-technique@selm.fr
• ? Lundi-Vendredi 8h-12h / 13h30-17h30

Bureau d'études :

• ? bureau-etudes@selm.fr
• Études sur mesure, calculs RDM, dossiers CE

Service VGP :

• ? vgp@selm.fr
• Interventions Bretagne & Pays de la Loire

ONGLET 6 : FAQ

❓ Questions fréquentes

1. Pourquoi choisir un palonnier aluminium plutôt qu'acier ?

Poids : L'aluminium est jusqu'à 70% plus léger que l'acier pour une résistance équivalente. Un palonnier 1T en 2m pèse ~14kg en alu vs ~25kg en acier.

Ergonomie : Facilite manipulation manuelle, réduit risques TMS, permet travail d'une seule personne.

Corrosion : Résistance naturelle excellente, pas de traitement anticorrosion nécessaire.

Longévité : Durée de vie 20-30 ans sans entretien particulier.

2. Le coefficient 4 est-il supérieur au coefficient 2 ?

Oui ! Le coefficient de sécurité est le rapport entre la charge de rupture et la CMU.

• Coefficient 4 : rupture à 4× la CMU (palonnier alu COMEGE)
• Coefficient 2 : rupture à 2× la CMU (standard acier)

Avantage : sécurité double, idéal pour usages critiques ou environnements exigeants.

3. Peut-on utiliser le même palonnier alu qu'un acier ?

Oui, absolument ! Les palonniers aluminium COMEGE sont 100% compatibles avec :

• Tous types d'élingues (textiles, câbles, chaînes)
• Palans manuels et électriques
• Ponts roulants, grues, potences
• Chariots porte-palans

Seule différence : le poids réduit améliore le confort d'utilisation.

4. Quelles sont les limites de l'aluminium ?

Avantages :

• Légèreté exceptionnelle
• Résistance corrosion
• Manipulation aisée

Limites :

• CMU max ~2T (vs 50T+ pour acier)
• Coût initial supérieur (+70% environ)
• Rigidité légèrement inférieure (flèche plus importante)

Recommandation : aluminium pour CMU ≤2T, acier pour charges >2T.

5. Comment nettoyer un palonnier aluminium ?

Nettoyage courant :

• Chiffon sec pour enlever poussière
• Eau savonneuse si nécessaire
• Séchage immédiat

Milieux salissants :

• Dégraissant doux (type TFD)
• Rinçage eau claire
• Éviter produits acides/basiques forts

Fréquence :

• Hebdomadaire si environnement sale
• Mensuel si utilisation standard

6. Quelle est la durée de vie d'un palonnier aluminium ?

Durée de vie théorique : 20-30 ans avec maintenance appropriée

Facteurs influençant :

• Intensité d'usage (cycles/an)
• Respect CMU
• Conditions environnement
• Qualité des VGP

FEM5 signifie : >63 000 cycles/an pendant toute la durée de vie

7. Le palonnier est-il éligible aux subventions ?

Oui ! Le palonnier aluminium COMEGE est éligible aux aides prévention TMS :

Dispositif : Subvention CARSAT/CRAMIF "TMS Pros"
Montant : jusqu'à 70% du coût TTC
Plafond : variable selon région (généralement 25 000€)
Conditions :

• Entreprise <50 salariés
• Projet global prévention ergonomique
• Engagement formation personnel

SELM vous accompagne dans la constitution du dossier ! ? shop@selm.fr

8. Peut-on avoir des crochets auto-centreurs ?

Oui ! Option disponible sur demande :

• Crochets avec système d'auto-centrage mécanique
• Alignement automatique de la charge
• Idéal pour charges guidées ou répétitives
• Supplément : ~15-20% du prix de base

Autres options crochets :

• Verrouillage automatique
• Grande ouverture
• Crochets à œil

9. Quelle est la différence avec un palonnier "standard" ?

10. Livrez-vous avec les élingues ?

Non, le palonnier est livré sans élingues pour s'adapter à tous les usages.

Pourquoi ?

• Choix du type d'élingue selon charge (textile/câble/chaîne)
• CMU élingue à adapter selon besoin
• Longueur variable selon installation

SELM peut fournir :

• Élingues textiles plates ou rondes
• Élingues câbles avec cosses + crochets
• Élingues chaînes Grade 80/100
• Manilles de liaison

? Demandez un pack complet palonnier + élingues !

ONGLET 7 : ACCESSOIRES & OPTIONS DIVERSES

?️ Accessoires de levage compatibles

Élingues textiles

Élingues sangle plate

• Largeur : 30mm à 240mm selon CMU
• CMU : 1T à 10T
• Longueurs : 1m à 12m
• Avantage : légères, souples, économiques
• ? Voir élingues sangles

Élingues rondes sans fin

• Diamètre : 8mm à 60mm
• CMU : 500kg à 50T
• Avantages : rotation libre, pas de sens de pose
• Idéal : charges cylindriques, surfaces fragiles
• ? Voir élingues rondes

Élingues câbles métalliques

Câbles avec cosses + crochets

• Diamètre : 6mm à 20mm
• CMU : 500kg à 5T
• Avantage : résistance abrasion, hautes températures
• Utilisation : environnements agressifs
• ? Voir élingues câbles

Câbles sans fin

• Avantage : pas de terminaisons, très souple
• Longueurs sur mesure
• Avec ou sans protection PVC

Élingues chaînes

Chaîne Grade 80

• Diamètre : 6mm à 13mm
• CMU : 1T à 6,7T
• 1, 2, 3 ou 4 brins
• Avantage : résistance extrême, longévité
• ? Voir élingues chaînes

Chaîne Grade 100

• 25% plus résistante que Grade 80
• Poids réduit à CMU égale
• Idéal charges lourdes

? Accessoires de connexion

Manilles

Manilles lyres (droites)

• CMU : 250kg à 25T
• Corps acier forgé traité
• Axe vissé ou boulonné
• Usage : connexion crochet de levage
• ? Voir manilles lyres

Manilles droites (droites)

• Ouverture latérale
• Meilleur alignement forces
• Moins d'encombrement

Manilles HR (Haute Résistance)

• CMU identique pour poids réduit
• Coefficient 6 vs 4 standard
• Traitement thermique spécial

Anneaux et mailles

Anneaux de levage à souder

• CMU : 100kg à 10T
• Montage permanent sur structures
• Pivotement 360°

Mailles de jonction

• Connexion rapide 2 élingues
• Évite encombrement manilles multiples
• Acier ou aluminium

⚙️ Palans et appareils de levage

Palans manuels

Palan à chaîne manuel

• CMU : 250kg à 10T
• Hauteur levage : 3m à 12m
• Avantage : autonome (pas d'électricité)
• Usage : chantiers, maintenance
• ? Voir palans manuels

Palan à levier (tirfor)

• Ultra-compact
• Levage + traction
• Idéal espaces restreints

Palans électriques

Palan électrique à chaîne

• CMU : 125kg à 5T
• Hauteur : 3m à 30m
• Vitesse : 2 à 16 m/min
• Alimentation : 230V mono ou 400V tri
• ? Voir palans électriques

Palan câble électrique

• Pour CMU >5T
• Plus rapide que chaîne
• Hauteurs importantes (>30m)

?️ Structures de levage

Portiques de levage

Portiques mobiles aluminium

• CMU : 250kg à 2T
• Hauteur : 2m à 6m
• Portée : 2m à 6m
• Avantage : déplaçable, léger
• Parfait avec palonnier alu !
• ? Voir portiques aluminium

Portiques fixes acier

• CMU : 500kg à 10T
• Installation définitive
• Sur platine ou à sceller

Potences murales

Potence murale pivotante

• CMU : 125kg à 5T
• Portée : 1m à 8m
• Rotation : 180° ou 270°
• Montage mural simple
• ? Voir potences murales

Potence sur fût

• Rotation 360°
• Installation sol
• Déplaçable

? Systèmes de pesage

Dynamomètres de levage

Dynamomètre électronique

• Capacité : 100kg à 50T
• Affichage digital LCD
• Précision : ±0,1% à ±0,5%
• Avantage : contrôle charge en temps réel
• ? Voir dynamomètres

Indicateur de surcharge

• Alarme visuelle + sonore
• Blocage si dépassement CMU
• Sécurité renforcée

? Équipements de sécurité

Protection individuelle

• Gants anti-coupure (manipulation élingues)
• Casques de chantier
• Chaussures de sécurité S3
• Gilets haute visibilité

Signalétique

• Autocollants CMU
• Panneaux "Zone de levage"
• Marquage au sol
• Registres VGP

? Kits et packs complets

Pack "Levage Complet Alu"

Contenu :

• 1× Palonnier alu COMEGE (CMU au choix)
• 2× Élingues textile 2m (CMU adaptée)
• 1× Manille lyre HR
• 1× Notice d'utilisation
• 1× Guide de choix élingues

Prix : sur devis selon configuration
Économie : -10% vs achat séparé

Pack "Maintenance Mobile"

Contenu :

• 1× Palonnier alu 500kg
• 1× Palan manuel 500kg-3m
• 1× Portique alu mobile 500kg
• 2× Élingues rondes 1m
• 1× Coffret transport

Usage : interventions terrains, SAV itinérant
Poids total : <50kg (manipulable 1 personne)

? Services SELM

Bureau d'études

• Études sur mesure
• Calculs RDM, notes de dimensionnement
• Plans 3D
• Dossiers CE complets
• ? bureau-etudes@selm.fr

Service VGP

• Vérifications Générales Périodiques
• Interventions Bretagne & Pays de Loire
• Rapports conformes réglementation
• Étiquetage et traçabilité
• ? vgp@selm.fr

Formation

• Formation utilisation palonniers
• Formation personnes compétentes VGP
• Sensibilisation TMS
• Sur site ou dans nos locaux

? CALL-TO-ACTION FINAL

⚡ Besoin d'un devis ou conseil technique ?

Nos experts vous aident à choisir la configuration optimale de palonnier aluminium selon vos besoins.

? Demander un devis : Formulaire contact
? 02 97 68 85 85 : Support 5/7

✓ Fabrication COMEGE France
✓ Délai 3-4 semaines
✓ Subvention ergonomique jusqu'à 70%
✓ Service VGP disponible
✓ Bureau d'études pour solutions sur mesure
